Q126.

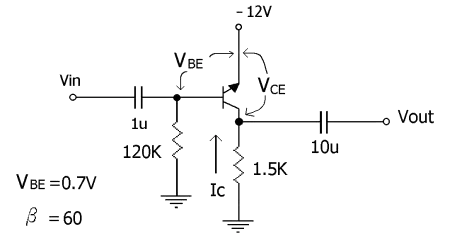

下圖中之電路試求其IC 為多少？
視聽電子 · 丙級 · 音響檢修 · Q126
難易度分析
3 / 5
本題需結合電路圖進行直流分析，要求考生精確應用電壓定律並考量元件壓降進行多步驟計算，屬於需要具備計算能力與電路分析基礎的題目。
正確答案：③5.6mA
③ 5.6mA:5.6mA 為正確答案。依據電路圖中的 電源電壓、偏壓電阻 與 電晶體直流分析 原理，正確計算 Q點工作電流 可得此數值。
錯誤選項解析
- ① 2mA:2mA 數值過低，通常表示在計算 集極電流 時誤用了過大的 電阻值 或忽略了 偏壓電路 的實際分壓情況。
- ② 10mA:10mA 為常見干擾選項，可能源於未正確扣除 BE接面壓降(約0.7V) 或誤將 射極電流 當作集極電流計算。
- ④ 60mA:60mA 數值過高，遠超出一般小訊號 電晶體放大電路 的正常工作電流範圍，可能誤將 功率放大級 的電流規格套用至此。
Learning Tip
"此類 電晶體直流偏壓計算 題型，常考陷阱在於是否正確扣除 VBE≈0.7V 並應用 克希荷夫電壓定律(KVL) 於輸入迴路。實務檢修時，需確認電晶體工作於 主動區(Active Region)，並注意 β值 對基極電流的影響，避免與 飽和區 或 截止區 的電流特性混淆。"
學員答題分佈
①2mA0%
②10mA0%
③5.6mA0%
④60mA0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
