Q234.
下列何者為半加器之邏輯電路？
視聽電子 · 丙級 · 音響檢修 · Q234
難易度分析
3 / 5
本題要求考生能精確辨識數位邏輯電路的組成結構，需區分不同邏輯閘的組合及其對應的輸入輸出端數量，以將特定功能的電路與相似的複合電路區分開來。
正確答案：②

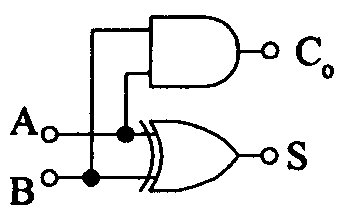

② :此為標準半加器 (Half Adder) 邏輯電路，使用一個 XOR 閘 計算兩輸入位元的和 (Sum = A ⊕ B)，並使用一個 AND 閘 計算進位 (Carry = A · B)，符合半加器的布林函數定義。
:此為標準半加器 (Half Adder) 邏輯電路，使用一個 XOR 閘 計算兩輸入位元的和 (Sum = A ⊕ B)，並使用一個 AND 閘 計算進位 (Carry = A · B)，符合半加器的布林函數定義。錯誤選項解析

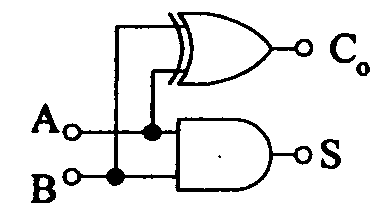

- ①
:此電路圖非半加器的標準架構，可能採用全加器配置或其他邏輯閘組合，缺少半加器所需的 XOR 閘產生 Sum 與 AND 閘產生 Carry 的正確對應關係。 - ③

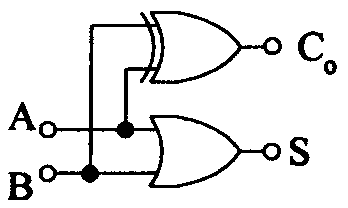

:此電路圖的邏輯閘配置不符合半加器原理，可能使用 OR 閘 取代 XOR 閘或閘級數錯誤，無法正確實現 Sum 與 Carry 的獨立輸出 功能。 - ④

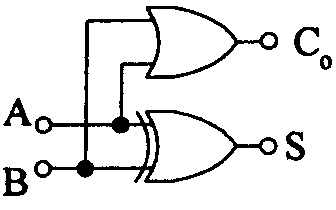

:此電路圖可能為全加器 (Full Adder) 或其他複合電路，包含多餘的輸入端（如 Carry-in）或額外的邏輯閘層級，超出半加器僅處理兩個輸入位元的設計範圍。
Learning Tip
"半加器 與 全加器 為數位邏輯常考對比：半加器僅有兩個輸入 (A, B) 與兩個輸出 (Sum, Carry)，由 1 個 XOR 閘 + 1 個 AND 閘 組成；全加器則多一個 Carry-in 輸入，需使用兩個半加器加一個 OR 閘建構。解題關鍵在於確認電路圖中是否有第三個輸入端以及閘的類型與數量。"
