Q438.

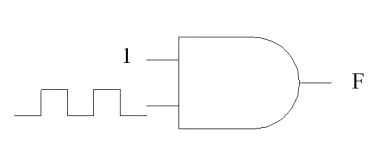

如下圖所示，其輸出F 波形為何?
視聽電子 · 丙級 · 音響檢修 · Q438
難易度分析
2 / 5
本題考查基礎邏輯閘的特性分析。需將電路圖與波形圖結合，判斷特定輸入條件下輸出訊號的邏輯關係，屬於基本概念的應用題。
正確答案：①
① :AND 閘其中一輸入端固定為邏輯 1時，輸出 F 會完全跟隨另一輸入端的脈波訊號，因此輸出波形與輸入脈波相同，呈現兩個脈衝。
:AND 閘其中一輸入端固定為邏輯 1時，輸出 F 會完全跟隨另一輸入端的脈波訊號，因此輸出波形與輸入脈波相同，呈現兩個脈衝。錯誤選項解析
- ②
:此波形為單一寬脈衝，與 AND 閘在固定輸入為 1 時的緩衝特性不符，正確輸出應保留原始兩個脈衝。 - ③
:此為恆低電平波形，表示輸出始終為 0，這只有在 AND 閘固定輸入為 0 時才會發生，與題意固定輸入為 1 不符。 - ④
:此波形僅有一個脈衝，遺漏了第二個脈衝，正確輸出應與輸入脈波完全一致，包含兩個脈衝。
Learning Tip
"AND 閘的布林代數為 F = A·B，當任一輸入固定為 1 時，閘極等效為緩衝器（Buffer），輸出等於另一輸入。常考陷阱為混淆 AND 閘固定輸入為 0（輸出恆為 0）與固定輸入為 1（輸出跟隨輸入）的差異。"
