Q440.

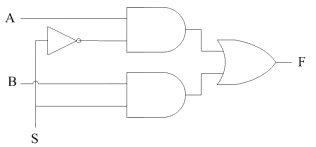

如下圖所示，當S=1 時，則其輸出函數F 為何?
視聽電子 · 丙級 · 音響檢修 · Q440
難易度分析
2 / 5
本題考查數位邏輯電路中多工器的基礎對應關係，僅需理解選擇線與輸出端之間的單一對應邏輯即可解答，屬於基本概念的應用。
正確答案：④B
④ B:在 2對1多工器 (2-to-1 MUX) 的電路架構中，當選擇線 S=1 時，內部 AND-OR 邏輯閘 會導通 B 輸入通道，使輸出函數 F=B，此為多工器的基本選擇原理。
錯誤選項解析
- ① 1:邏輯高準位 1 為固定電位狀態，並非多工器在選擇線 S=1 時的輸出函數，此選項混淆了邏輯準位與訊號輸入的概念。
- ② 0:邏輯低準位 0 同樣為固定電位狀態，與多工器的訊號選擇功能無關，此選項誤將輸出函數與接地準位混淆。
- ③ A:輸入訊號 A 對應的是選擇線 S=0 時的導通路徑，當 S=1 時，A 通道未被選取，故不會輸出至 F。
Learning Tip
"此類題型常考 多工器 (Multiplexer) 的選擇線邏輯與輸出對應關係。關鍵在於記住 S=0 選 A、S=1 選 B 的對應規則，切勿將選擇線狀態與固定邏輯準位混淆。實務檢修時，多工器 IC 故障會導致訊號通道切換異常，需以 邏輯探棒 驗證選擇線與輸出端的對應是否正確。"
