Q40.

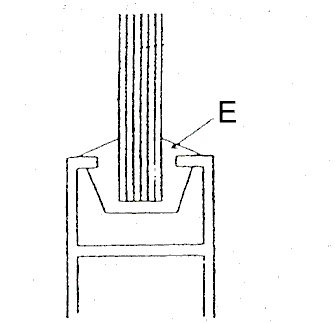

下圖為帷幕牆框架與玻璃安裝之斷面細部詳圖，圖中部位E 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q40
難易度分析
2 / 5
本題考查對建築帷幕牆構造斷面圖中各元件位置的辨識能力，需能準確區分玻璃本體、鋁框架與密封填充材的空間分佈，屬於基礎的圖面構件名稱對應題。
正確答案：③膠條或填縫劑
③ 膠條或填縫劑:膠條或填縫劑用於填充玻璃與鋁框架溝槽之間的間隙，提供水密性、氣密性及緩衝功能，防止雨水滲入並吸收玻璃與框架間的相對位移，符合帷幕牆乾式或濕式填縫工法規範。
錯誤選項解析
- ① 面預留縫:面預留縫通常指帷幕牆面板接合處預留的伸縮縫或施工縫，用於吸收結構變形與熱脹冷縮，但圖中E位置位於玻璃與框架溝槽之間，並非面板接縫處。
- ② 板玻璃:板玻璃為帷幕牆的主要透光與隔熱構件，圖中垂直條紋區域即為玻璃本體，而E指向的是玻璃與框架之間的填充材料，並非玻璃本身。
- ④ 框架溝深:框架溝深指鋁型材溝槽的深度尺寸，屬於框架本身的幾何參數，而E指向的是溝槽內的填充構件，並非尺寸量測標註。
Learning Tip
"此類題型常考帷幕牆斷面圖中各構件名稱與功能，需熟悉玻璃固定系統（含壓條、膠條、填縫劑、墊塊等）的配置位置。容易混淆的是結構膠與填縫膠條的差異：結構膠用於玻璃與框架的黏結構合，填縫劑則用於密封防水。實務上應注意溝槽深度需符合玻璃嵌入量規範（通常≥溝寬的2/3），並確保排水孔暢通。"
