Q50.

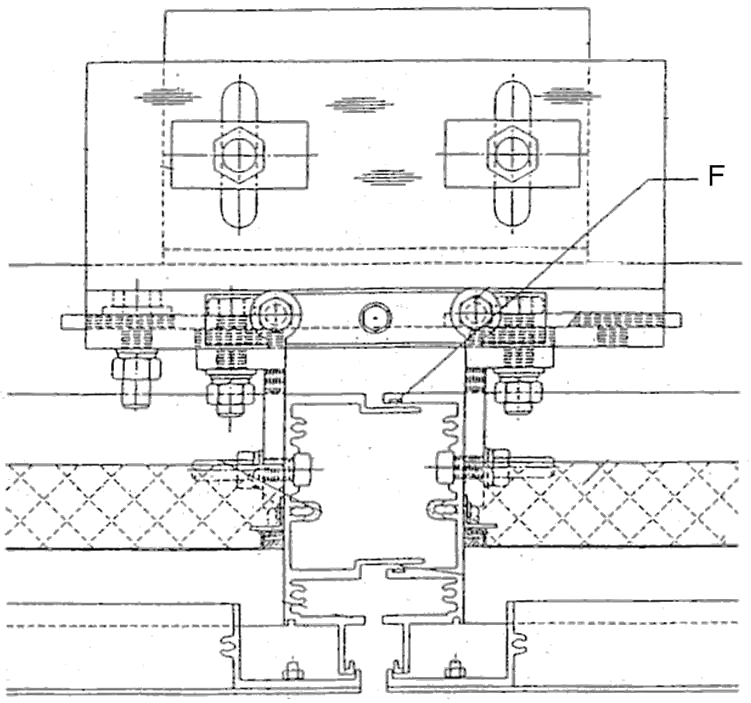

下圖為帷幕牆層平剖面詳圖，圖中部位F 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q50
難易度分析
3 / 5
此題考查對建築帷幕牆剖面詳圖中各組成構件的辨識能力，要求考生能精確區分不同功能性材料在圖面上的標示位置，屬於專業圖面分析的基礎應用。
正確答案：①氣密膠條
① 氣密膠條:氣密膠條安裝於帷幕牆接縫處，主要功能為阻絕室外空氣與雨水滲入，確保建築外殼的水密性與氣密性能，符合CNS規範對帷幕牆接縫密封之要求。
錯誤選項解析
- ② 鋁配料:鋁配料通常指帷幕牆骨架或框架之結構鋁料，用於支撐面板與傳遞荷重至主結構，並非安裝於接縫處之密封構件。
- ③ 防火板:防火板為被動防火材料，用於樓層間之防火區劃填塞，其功能為阻絕火焰與煙氣蔓延，與接縫處之氣密防水功能無關。
- ④ 防火隔熱岩棉:防火隔熱岩棉主要填充於帷幕牆與結構體間之空隙，提供防火時效與隔熱效能，通常配合防火襯板使用，非用於接縫密封。
Learning Tip
"本題考點為帷幕牆剖面圖中各構件之辨識。常見陷阱在於混淆氣密膠條（接縫密封防水）與岩棉（防火隔熱填充）之位置與功能。實務上，氣密膠條位於可視接縫處，而岩棉則填充於樓層間之隱蔽空隙，兩者分工不同但皆為帷幕牆性能之關鍵。"
