Q53.

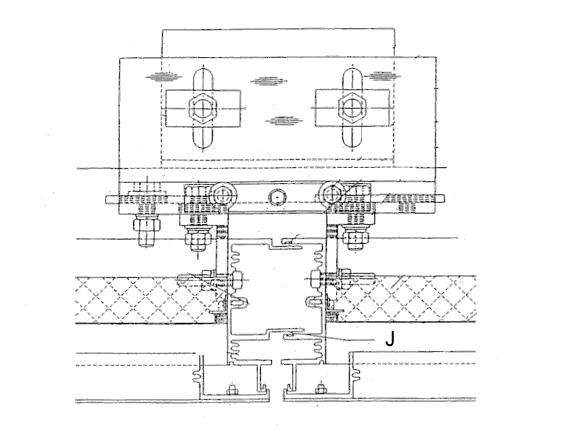

下圖為帷幕牆層平剖面詳圖，圖中部位J 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q53
難易度分析
3 / 5
本題要求考生能正確辨識帷幕牆剖面詳圖中的各項構件。由於選項中包含了多個在配置位置上容易混淆的功能性元件，考生必須精準區分水密、防火及裝飾構件的圖形特徵與安裝位置才能選出正確答案。
正確答案：①水密膠條
① 水密膠條:水密膠條為帷幕牆接縫處防止雨水滲透的關鍵構件，通常配置於橫豎料接合處或層間接縫位置，利用橡膠或EPDM材質的彈性達到水密性能。
錯誤選項解析
- ② 可拆換式鋁板:可拆換式鋁板通常作為帷幕牆外部裝飾面板使用，設置於可見立面位置以便日後維護更換，並非配置於層間平剖面接縫處的密封構件。
- ③ 防火板:防火板主要用於樓層間防火區劃之防火填塞系統，通常設置於樓板邊緣的垂直剖面位置，其功能為阻絕火煙蔓延而非水密密封。
- ④ 防火隔熱板:防火隔熱板兼具防火與隔熱雙重功能，常見於帷幕牆層間之防火填塞區段，與防止雨水滲入的水密膠條在配置位置與材質特性上均不相同。
Learning Tip
"本類題型常考帷幕牆剖面圖中各構件之辨識，需特別區分水密構件（膠條、止水片）、防火構件（防火板、岩棉）及裝飾構件（鋁板、玻璃）的配置位置差異。實務上水密膠條多位於接縫處，而防火構件則集中於樓板邊緣之防火區劃帶，切勿將兩者混淆。"
學員答題分佈
①水密膠條0%
②可拆換式鋁板0%
③防火板0%
④防火隔熱板0%
