Q105.
下列何者為正確的正齒輪組合畫法？
電腦輔助機械設計製圖 · 丙級 · 標準機件 · Q105
難易度分析
4 / 5
本題要求考生精確辨識機械製圖中齒輪組合的標準畫法，涉及對節圓、齒頂圓及齒根圓等多個幾何元素的線型與位置關係進行綜合判定，需具備高度的專業標準記憶力與圖形分析能力。
正確答案：④
④ :此圖正確呈現正齒輪組合畫法：節圓相切於嚙合點，齒頂圓以實線繪製，齒根圓以虛線或省略表示，且嚙合區內一齒輪齒頂繪至另一齒輪齒根位置，符合 CNS 標準。
:此圖正確呈現正齒輪組合畫法：節圓相切於嚙合點，齒頂圓以實線繪製，齒根圓以虛線或省略表示，且嚙合區內一齒輪齒頂繪至另一齒輪齒根位置，符合 CNS 標準。錯誤選項解析
- ①
:此圖中齒輪嚙合區的畫法有誤，節圓未正確相切於嚙合點，且齒頂圓與齒根圓的線型表示不符合 CNS 正齒輪組合畫法規範。 - ②

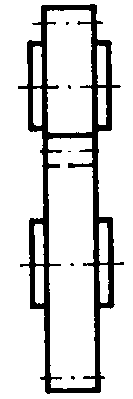

:此圖的嚙合區域中，兩齒輪的齒頂線重疊方式錯誤，正確應為一齒輪的齒頂圓繪製至另一齒輪的齒根圓位置，不可交叉重疊。 - ③

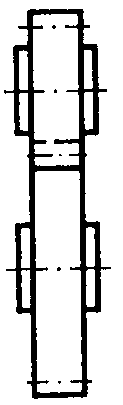

:此圖在嚙合區的表示上，中心線距離與節圓位置不正確，且齒頂圓的實線範圍超出應有界限，違反正齒輪組合的標準畫法。
Learning Tip
"正齒輪組合畫法的核心考點在於節圓相切、齒頂圓與齒根圓的線型區別，以及嚙合區的重疊畫法。常見陷阱是混淆齒頂圓與節圓的相對位置，切記嚙合時一齒輪的齒頂不得超越另一齒輪的節圓，且中心線必須正確標示兩齒輪軸心距離。"
