Q29.

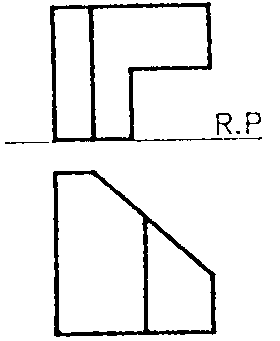

物體在斜面上的法線視圖，稱為
電腦輔助機械設計製圖 · 丙級 · 工作圖 · Q29
難易度分析
2 / 5
本題考查製圖專業術語的定義辨析，需準確區分不同投影方向與視圖名稱的對應關係，屬於基礎概念的記憶與應用。
正確答案：②輔助視圖
② 輔助視圖:輔助視圖係將投影面平行於物體之斜面，沿該斜面法線方向投射所得之視圖，可真實呈現斜面之形狀與尺寸，符合 CNS 製圖規範。
錯誤選項解析
- ① 副視圖:副視圖通常指從物體側面投射所得之視圖，用於顯示側面形狀，並非針對斜面法線方向之投射。
- ③ 斜視圖:斜視圖係指投射方向不平行於主要投影面之視圖，通常用於顯示物體傾斜特徵，但非專指沿斜面法線之投射。
- ④ 側視圖:側視圖為由物體左側或右側正向投射所得之基本視圖，用於顯示側面輪廓，與斜面法線無關。
Learning Tip
"本題考點為輔助視圖與斜視圖之區別。輔助視圖之投射方向必須垂直於斜面（法線方向），以顯示斜面之實形；斜視圖則為一般傾斜方向之投射。實務上常混淆兩者，需特別注意「法線視圖」即為輔助視圖之定義特徵。"
學員答題分佈
①副視圖0%
②輔助視圖0%
③斜視圖0%
④側視圖0%
