Q115.

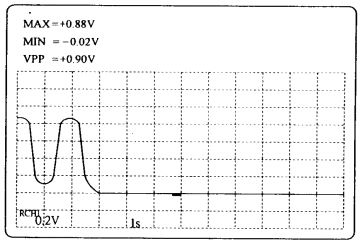

汽油噴射引擎在正常工作溫度下運轉，量測得到如圖所示之鋯材含氧感知器輸出波形，下列何者不是其可能故障原因？
汽車修護 · 甲級 · 汽車引擎(含柴油引擎) · Q115
難易度分析
4 / 5
本題結合圖像判讀與系統邏輯反推，需將波形訊號轉譯為混合氣濃度狀態後，逐一檢視各管路與部件故障對空燃比的實際影響。題干採用否定式問法，要求精準區分導致不同濃度趨勢之差異機轉，並在多個現象相近的選項中辨識出特性相反者。整體涉及跨元件關聯分析與逆向排查思維，結構設計對邏輯反轉與細節區辨力要求較高。
正確答案：①油壓調節器真空管路阻塞
① 油壓調節器真空管路阻塞:油壓調節器真空管路阻塞會使燃油壓力偏高，導致混合氣偏濃，含氧感知器輸出波形會偏向高電壓（約0.8~1.0V）且跳動頻率改變，與題圖所示之波形特徵不符，故非可能故障原因。
錯誤選項解析
- ② 活性碳罐引擎端真空管路破裂:活性碳罐引擎端真空管路破裂會使額外空氣進入進氣歧管，造成混合氣過稀，含氧感知器輸出電壓偏低（約0.1~0.3V），波形呈現低電壓平緩狀態，符合題圖波形特徵。
- ③ 燃油壓力不足:燃油壓力不足會導致噴油量減少，混合氣過稀，含氧感知器偵測到過剩氧氣而輸出低電壓，波形與題圖所示一致，屬可能故障原因。
- ④ PCV 閥引擎端管路破裂:PCV閥引擎端管路破裂會使曲軸箱廢氣與額外空氣未經計量進入進氣系統，造成混合氣稀薄，含氧感知器輸出波形偏向低電壓，符合題圖所示之故障波形。
Learning Tip
"本題考鋯材含氧感知器波形判讀與混合氣濃度異常之關聯。含氧感知器正常運作時，波形應在0.1V（稀薄）至0.9V（濃）之間快速跳動；若波形持續偏低，代表混合氣過稀，常見原因包括真空洩漏（如PCV管路破裂、活性碳罐管路破裂）或燃油供應不足（如燃油壓力低、噴油嘴阻塞）。油壓調節器真空管阻塞反而會使油壓升高、混合氣變濃，波形會偏向高電壓，與稀薄故障之波形特徵相反，此為本題常考陷阱。實務檢修時應先以真空測試錶確認進氣系統有無洩漏，再量測燃油系統壓力，依序排除故障。"
學員答題分佈
①油壓調節器真空管路阻塞0%
②活性碳罐引擎端真空管路破裂0%
③燃油壓力不足0%
④PCV 閥引擎端管路破裂0%
