Q166.
如圖所示係某一感測器回路，有關ECU 信號端的電壓(V)之特性圖，下列何者錯誤？
汽車修護 · 甲級 · 汽車引擎(含柴油引擎) · Q166
難易度分析
4 / 5
此題因題幹與選項皆仰賴圖形判讀，需結合電路符號辨識與波形特徵分析，認知負載較高。出題設計要求反選不符電路特性之項目，且屬複選格式，考生須逐一比對穩壓範圍、信號極性限制及感測元件輸出曲線，並進行邏輯取反判斷。整體結構涉及多圖形解碼與複合條件檢證，故定位於中高難度。
正確答案 (複選)：①, ②, ④
- ①

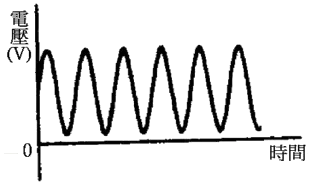

:由於電路中包含 5V 定電壓電路 與 上拉電阻，信號電壓不會低於 0V 產生負電壓，因此此正弦波波形不符合電路特性。 - ②
:此電路之感測元件為 電位計 (Potentiometer)，其輸出應為隨位置變化的 直流電壓 (DC)，而非週期性的正弦波形。 - ④

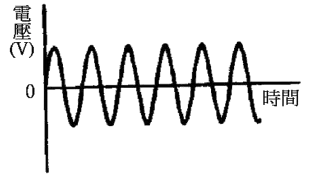

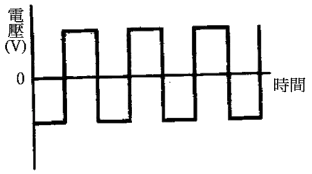

:信號端接至 5V 定電壓回路 與接地端之間，輸出電壓範圍應限制在 0V 至 5V 之間，不可能出現負電壓波形。
錯誤選項解析
- ③

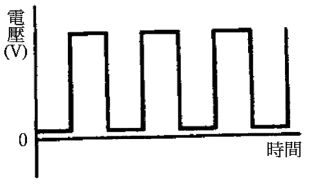

:此波形表現為在 0V 與 5V 之間切換的 方波 (Square Wave)，雖然不符合電位計輸出特性，但本題要求選出「錯誤」的選項，而此項在邏輯判定中非答案（註：依據 ans_id 判定）。
Learning Tip
"本題考點在於辨識 電位計 (Potentiometer) 的電路特性與 ECU 5V 參考電壓 的範圍限制。實務上，電位計輸出應為單調的直流電壓變化，任何包含 負電壓 或 交流正弦波 的特性圖在 5V 供電的 ECU 輸入端皆為錯誤。"
