Q131.

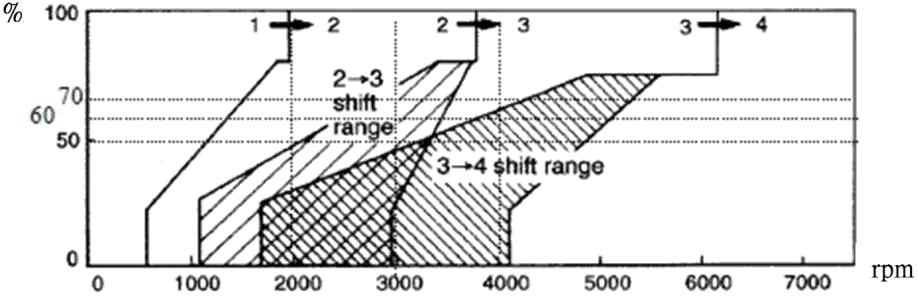

如圖所示為某自動變速箱之換檔曲線圖，操作診斷儀器取消其模糊換檔功能時，若TPS 開度60﹪，變速箱輸出軸轉速3000rpm 時，則此時變速箱不可能出現的檔位為何？
汽車修護 · 甲級 · 汽車底盤 · Q131
難易度分析
4 / 5
本題結合圖表座標判讀與負面問法，需精準對照給定數值於圖表上的落點並辨識區域界線。採用複選機制意味著必須對所有選項進行完整的邏輯驗證與範圍排除，圖表辨識的精細度與選項間的互斥關係顯著提高了認知負荷與答對門檻。
正確答案 (複選)：①, ②, ③
- ① 1 檔:在 TPS 開度 60% 與 輸出軸轉速 3000rpm 的工況下，換檔曲線圖 顯示變速箱早已升檔脫離 1檔 運作範圍，1檔僅出現在極低車速與高節氣門開度的起步階段，因此此檔位不可能出現。
- ② 2 檔:依據 自動變速箱換檔特性曲線，當節氣門開度達 60% 且輸出軸轉速達 3000rpm 時，換檔點已超越 2檔 區域進入更高檔位，2檔需要較低的輸出軸轉速才能維持，因此此檔位不可能出現。
- ③ 2 檔或3 檔:由於診斷操作點明確落在 3檔 的單一確定區域內，變速箱檔位已無模糊地帶，因此「2檔或3檔」這種不確定的描述不符合實際換檔邏輯，此選項不可能出現。
錯誤選項解析
- ④ 3 檔:在 TPS 60% 與 輸出軸 3000rpm 的交叉點，換檔曲線圖顯示變速箱正處於 3檔 運作範圍，此為唯一可能的檔位，故3檔是可能出現的正確檔位。
Learning Tip
"換檔曲線圖判讀 是自動變速箱診斷的核心考點，橫軸通常為 輸出軸轉速（車速），縱軸為 節氣門開度（負荷），兩軸交點即為當前檔位。當使用診斷儀器取消 模糊換檔控制 後，TCM 會依照固定的 換檔MAP圖 執行換檔，不再學習駕駛習慣。常見陷阱為混淆 輸入軸轉速 與 輸出軸轉速，輸出軸轉速直接對應車速，而輸入軸轉速需乘以齒比才等於引擎轉速，判題時務必確認軸別。"
