Q141.

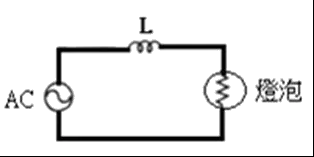

如下交流電路圖，若電源(AC)頻率由零逐漸增大，則電燈泡將會
配電線路裝修 · 甲級 · 電工專業知識 · Q141
難易度分析
3 / 5
此題屬單選結構，側重電路學基礎理論之邏輯推演。命題設定依賴視覺圖資進行初步判斷，並要求考生運用變數間的對應關係進行順向推導。選項採用對比式干擾設計，涵蓋多種電路模型的響應特徵，需具備精確的理論區辨能力方能穩定作答。整體認知負荷屬中等範圍，符合概念應用層級之標準題型。
正確答案：②漸漸變暗
② 漸漸變暗:在 RL串聯電路 中，當電源頻率由零逐漸增大時，電感抗 (XL = 2πfL) 隨頻率正比增加，導致總阻抗增大、電流減小，因此燈泡會漸漸變暗。
錯誤選項解析
- ① 漸漸增亮:電感抗 (XL = 2πfL) 隨頻率增加而增大，若為純電感串聯電路，電流會減小，燈泡應變暗而非增亮。
- ③ 先增亮後變暗:先增亮後變暗 是 RLC串聯諧振電路 的特性，在諧振頻率前阻抗最小、電流最大，但本題圖為 RL 電路，無電容元件，不會出現諧振現象。
- ④ 先變暗後增亮:先變暗後增亮 不符合 RL 串聯電路的頻率響應特性，電感抗隨頻率單調遞增，電流只會持續減小。
Learning Tip
"本題考點為 交流電路頻率響應 與 電感抗特性。關鍵在於辨識電路圖中的元件組合：若為 RL串聯，頻率增大時電感抗增大，燈泡變暗；若為 RC串聯，頻率增大時電容抗減小，燈泡增亮；若為 RLC串聯，則會出現 諧振現象，燈泡先增亮（諧振點最亮）後變暗。解題時務必先確認電路元件類型，再套用對應的阻抗公式判斷。"
