Q112.

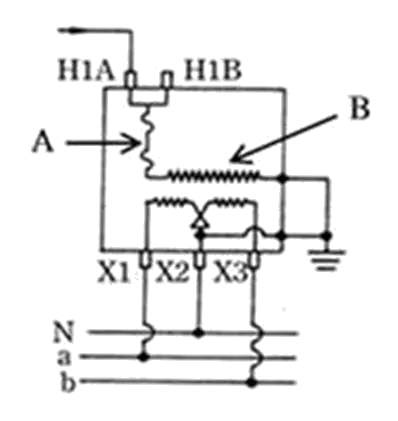

單相亭置式變壓器結構結線示意圖如下，其保護設備何者正確？
配電線路裝修 · 甲級 · 配電設備 · Q112
難易度分析
3 / 5
本題為複選題，需對四個選項逐一進行真偽判別，認知負荷較高。題目結合圖解位置識別與設備功能對應，錯誤選項採直接對調A、B位置之對立陷阱。若未建立清晰空間與功能對應概念，極易受干擾導致失分。因複選型態要求完全判別且涉及精準概念匹配，整體結構性難度評為中等。
正確答案 (複選)：①, ②
- ① A 為驅弧型過載保護熔絲:A 為驅弧型過載保護熔絲正確。在單相亭置式變壓器的一次側保護配置中，A 位置通常裝設驅弧型熔絲，其具備消弧室結構，能在過載電流產生時迅速熄滅電弧，提供過載保護功能。
- ② B 為後援型限流熔絲:B 為後援型限流熔絲正確。B 位置配置後援型限流熔絲作為後備保護，當驅弧型熔絲無法有效切斷故障電流時，限流熔絲可限制短路電流峰值，防止故障擴大。
錯誤選項解析
- ③ A 為後援型限流熔絲:將 A 標示為後援型限流熔絲是錯誤的。A 的正確配置應為驅弧型過載保護熔絲，兩者功能與安裝位置不可混淆。
- ④ B為驅弧型過載保護熔絲:將 B 標示為驅弧型過載保護熔絲是錯誤的。B 的正確配置應為後援型限流熔絲，此選項與選項 3 同樣犯了位置與熔絲類型顛倒的錯誤。
Learning Tip
"配電變壓器保護設備配置中，驅弧型熔絲負責主要過載保護，利用消弧結構切斷故障；後援型限流熔絲則作為短路故障的後備保護，限制故障電流。此類題型常考兩者的安裝位置與功能區別，需特別注意 A、B 位置對應的熔絲類型不可互換，實務上亦須符合台電配電線路裝修標準之規範。"
學員答題分佈
①A 為驅弧型過載保護熔絲0%
②B 為後援型限流熔絲0%
③A 為後援型限流熔絲0%
④B為驅弧型過載保護熔絲0%
