Q38.

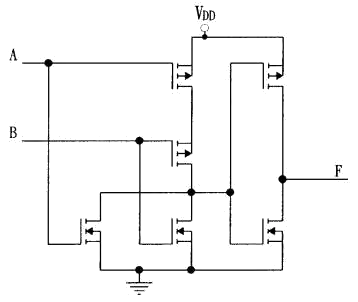

如下圖電路所示之邏輯閘為何？
儀表電子 · 甲級 · 數位系統 · Q38
難易度分析
3 / 5
此題需要學生能從電路圖中辨認兩級CMOS結構，判斷第一級是何種門，並根據後置反相器推導整體邏輯功能。
正確答案：②OR
② OR:OR閘可由NOR閘後接反相器實現，圖中第一級為PMOS並聯/NMOS串聯(NOR結構)，第二級為反相器，整體實現OR邏輯功能。
錯誤選項解析
- ① AND:AND閘需要PMOS串聯、NMOS並聯的CMOS結構，與圖中電路拓撲不符。
- ③ NAND:NAND閘僅需單級CMOS電路(PMOS並聯/NMOS串聯)，無需後續反相器級聯。
- ④ NOR:NOR閘為PMOS串聯/NMOS並聯結構，與圖中第一級電路拓撲相反。
Learning Tip
"CMOS邏輯閘辨識重點：PMOS並聯+NMOS串聯=NOR；PMOS串聯+NMOS並聯=NAND。若後接反相器則邏輯反轉(NOR→OR、NAND→AND)。此題常考兩級CMOS級聯之複合邏輯功能判斷。"
