Q66.

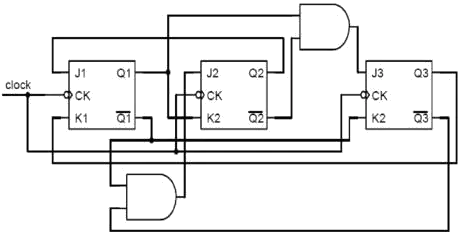

下圖為不依順序的計數器電路，則下列何者敘述正確？
儀表電子 · 甲級 · 數位系統 · Q66
難易度分析
4 / 5
本題需從圖示電路判斷非順序計數器的模數及各狀態的下一跳，並區分標準增量與非順序行為。多選題設計亦提升判斷難度。
正確答案 (複選)：①, ②, ③
- ① 此電路為模6計數器:模6計數器具有六個有效計數狀態（0至5），當計數器達到狀態5後會重置回狀態0，此為非同步或同步計數器常見的設計架構。
- ② 計數狀態2 的下一計數狀態為3:在標準二進制計數序列中，計數狀態2的下一狀態為3符合遞增計數器的正常狀態轉移邏輯。
- ③ 計數狀態5 的下一狀態為4:計數狀態5的下一狀態為4表示此為非依順序計數器，狀態轉移並非單純遞增，可能採用格雷碼或特定序列設計。
錯誤選項解析
- ④ 計數狀態0 的下一狀態為1:計數狀態0的下一狀態為1是標準遞增計數器的行為，但此題為不依順序計數器，狀態0的下一狀態應為其他非1的狀態。正確的非順序計數器設計中，狀態轉移需依據電路的反饋邏輯而非單純遞增。
Learning Tip
"本題考點為非順序計數器的狀態轉移分析。常考陷阱在於混淆標準遞增計數器與非順序計數器的行為差異。實務上需依據計數器模數與狀態轉移圖判斷各狀態的下一狀態，並注意重置條件與反饋路徑對計數序列的影響。"
學員答題分佈
①此電路為模6計數器0%
②計數狀態2 的下一計數狀態為30%
③計數狀態5 的下一狀態為40%
④計數狀態0 的下一狀態為10%
