Q162.

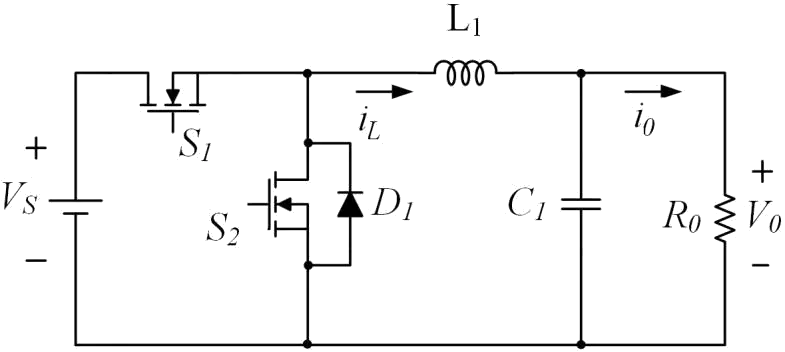

下圖為同步降壓型轉換器，下列敘述何者正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q162
難易度分析
4 / 5
多選形式且內容涵蓋開關互補與空白時間、射穿電流以及續流二極體路徑，需同時掌握多個概念；圖像缺失需從文字推斷，整體結構難度較高。
正確答案 (複選)：②, ③, ④
- ② 當S1 截止，則S2 延遲導通:當 S1 截止後，為避免貫穿電流，S2 會延遲一段時間才導通，此延遲即為空白時間（dead time）設計，確保兩開關不會重疊導通。
- ③ 避免S1 及S 2 同時導通，需加入空白時間(dead time):空白時間（dead time）是同步整流架構的關鍵保護機制，在 S1 與 S2 切換過程中插入兩開關皆截止的區間，防止電源短路。
- ④ 二極體D1 的功能為S 1 及S2 截止時，提供電感電流的傳導路徑:二極體 D1 作為續流二極體（freewheeling diode），在 S1 與 S2 皆截止的空白期間，提供電感電流連續流動的路徑，維持輸出電壓穩定。
錯誤選項解析
- ① S 1 及S2 同時導通或同時截止:同步降壓轉換器的 S1 與 S2 採互補導通方式運作，絕非同時導通或同時截止；若兩開關同時導通將造成貫穿電流（shoot-through current）而損壞元件。
Learning Tip
"同步降壓轉換器以 MOSFET 取代傳統二極體作為低側開關（S2），可顯著降低導通損失；常考陷阱為混淆非同步與同步架構的差異。實務上 dead time 設定過短會導致貫穿電流，設定過長則會增加續流二極體的導通損耗，需依開關元件特性最佳化。"
學員答題分佈
①S 1 及S2 同時導通或同時截止0%
②當S1 截止，則S2 延遲導通0%
③避免S1 及S 2 同時導通，需加入空白時間(dead time)0%
④二極體D1 的功能為S 1 及S2 截止時，提供電感電流的傳導路徑0%
