Q23.

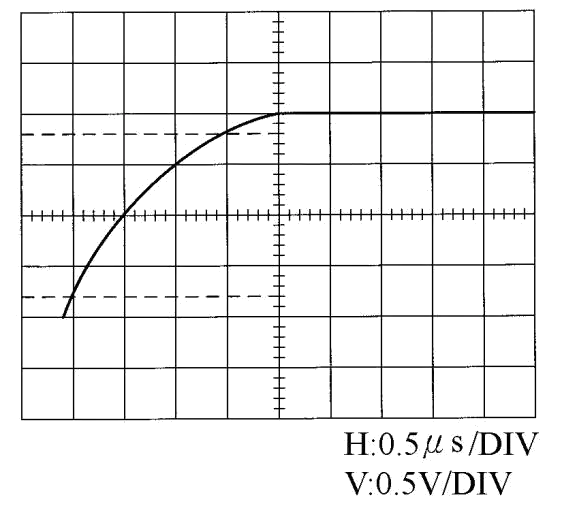

下圖為某一1KHz 方波之上升部分的放大後波形，則其上升時間為
數位電子 · 甲級 · 儀表與檢修測試 · Q23
難易度分析
2 / 5
此題需先了解升降時間的標準定義，再對示波圖進行時間尺度判讀，屬於基礎測量概念，考試難度中等偏下。
正確答案：①1μs
① 1μs:上升時間 (Rise Time) 標準定義為波形從穩態幅值的 10% 上升至 90% 所經歷的時間間隔。根據圖中 1KHz 方波 上升沿的放大波形，其時間跨度經計算為 1μs，符合數位電路對高速訊號邊緣速度的量測規範。
錯誤選項解析
- ② 2μs:此選項誤判了圖中時間軸的刻度讀取。2μs 可能為誤將 10% 至 90% 的區間擴展至其他百分比（如 0% 至 100%）所致，正確的 上升時間 量測應嚴格遵循 10%~90% 的標準定義。
- ③ 3μs:此數值與圖示波形不符。在 示波器 量測實務中，3μs 的上升時間對於 1KHz 方波而言過長，通常表示電路存在嚴重的 低通濾波效應 或 寄生電容 過大，非本圖所示之正常波形。
- ④ 4μs:此選項為明顯的讀圖錯誤。4μs 遠大於圖中上升沿的實際時間寬度，可能為誤讀了整個 週期 (Period) 或其他無關區間，正確應聚焦於上升沿的局部放大區段。
Learning Tip
"此類題型核心考點為 上升時間的標準定義 (10%~90%) 與 示波器波形讀取能力。常考陷阱包含：混淆 上升時間 (Rise Time) 與 延遲時間 (Delay Time)，或誤將整個脈波寬度當作上升時間。實務操作中，應注意示波器的 時間基準 (Time/Div) 設定，並確認波形是否因 頻寬限制 而產生失真。"
