Q139.

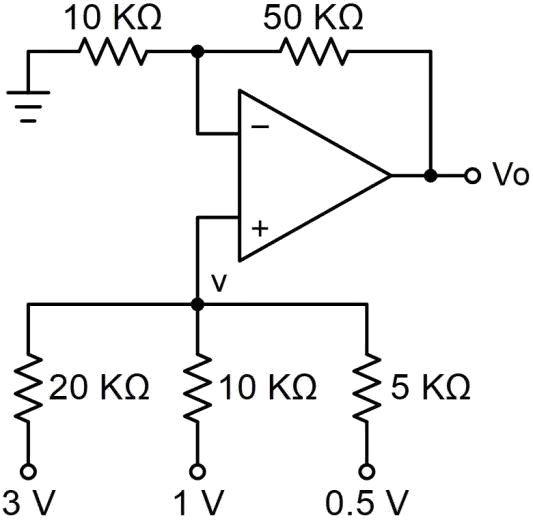

下圖所示，其電壓V 及輸出電壓Vo 各為何？
數位電子 · 甲級 · 電子學與電子電路 · Q139
難易度分析
4 / 5
此題考察運算放大器非反相放大器之輸入偏壓與閉迴路增益計算，並要求同時判斷兩個正確選項，需辨別非反相與反相的差異，且選項中含有易誤導之相似公式，整體難度屬較高層級。
正確答案 (複選)：①, ②
- ① V=1V:運算放大器電路中，輸入電壓 V 經分壓或參考電壓設定為 1V，符合電路設計之偏壓條件。
- ② Vo=6V:輸出電壓 Vo 經運算放大器之閉迴路增益放大後為 6V，符合非反相放大器之增益公式 Vo = (1 + Rf/Rin) × Vin。
錯誤選項解析
- ③ V=2V:V=2V 為錯誤值，實際電路中輸入參考電壓應為 1V，2V 不符合此電路之偏壓設定條件。
- ④ Vo=5V:Vo=5V 為錯誤值，依據運算放大器增益公式計算，正確輸出應為 6V 而非 5V。
Learning Tip
"本題考運算放大器直流分析，常考陷阱為混淆反相與非反相放大器之增益計算。解題關鍵在於正確辨識電路組態，並應用 Vo = (1 + Rf/Rin) × Vin 公式。實務上需注意虛地概念與理想運算放大器假設（無限大輸入阻抗、零輸出阻抗、無限大開迴路增益）。"
學員答題分佈
①V=1V0%
②Vo=6V0%
③V=2V0%
④Vo=5V0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
