Q40.

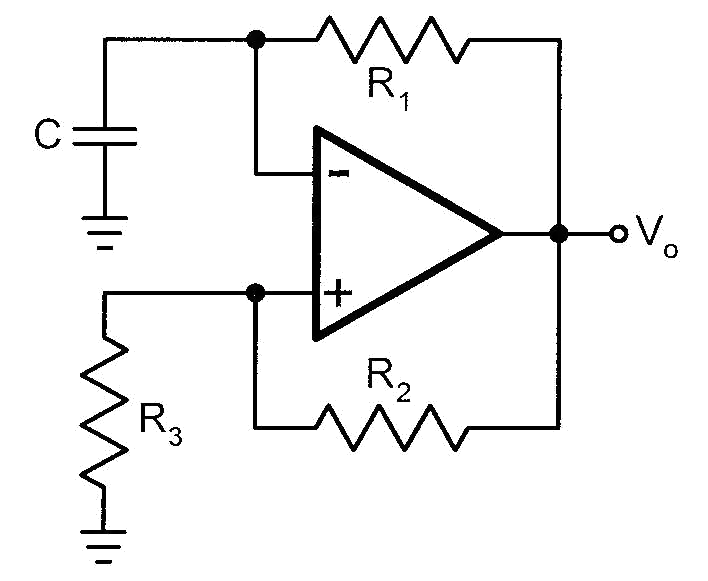

下圖之電路，輸出波形為Vo
數位電子 · 甲級 · 電子學與電子電路 · Q40
難易度分析
3 / 5
此題為單選，測驗考生對史密特觸發器弛張振盪器及其輸出波形之判別能力。考生需掌握正回授與 RC 充放電機制，並能區分方波、三角波與鋸齒波的特徵。題目選項設有一個易混淆的選項，難度屬於中等。
正確答案：③方波
③ 方波:此為典型的史密特觸發器弛張振盪器電路，運算放大器透過 R2 形成正回授產生遲滯特性，電容 C 經由 R1 在上下臨界電壓間充放電，使輸出在正負飽和電壓間切換，產生方波。
錯誤選項解析
- ① 正弦波:正弦波通常由 LC 振盪器或 RC 相移振盪器產生，此電路為史密特觸發器架構的弛張振盪器，不具備產生正弦波所需的線性放大與頻率選擇網路。
- ② 三角波:三角波需透過積分器對方波進行積分運算才能產生，此電路僅含RC 充放電迴路與正回授比較器，輸出端為比較器的飽和切換而非線性斜坡。
- ④ 鋸齒波:鋸齒波需利用恆流源對電容充電再以快速放電產生不對稱波形，此電路的 RC 充放電路徑對稱，無法產生鋸齒波所需的非對稱斜率。
Learning Tip
"此題考點為弛張振盪器的波形辨識。關鍵在於識別電路中的正回授網路（R2 連接輸出至非反相端）與RC 定時網路（R1-C 連接反相端），此組合必產生方波。常考陷阱是與積分器或微分器電路混淆：若輸出端再接一級積分器，則可將方波轉為三角波。實務上需注意遲滯電壓由 R2 與 R3 的分壓比決定，影響振盪頻率。"
