Q14.

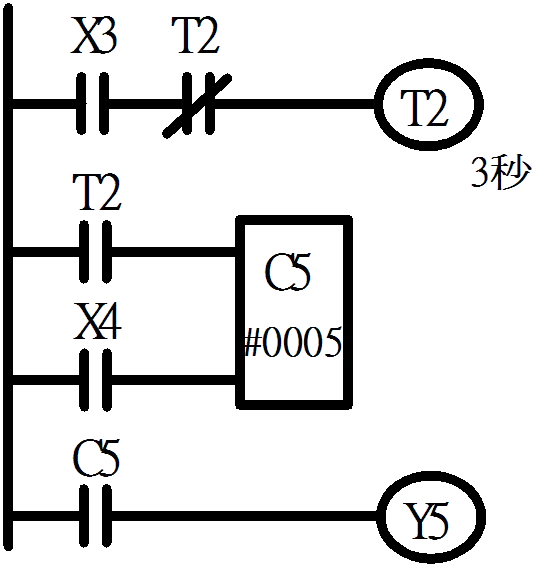

如下圖所示PLC 電路，計數器C5 目前計數值為0，且X4 OFF，當X3 ON 後多少時間Y5 才ON？
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q14
難易度分析
3 / 5
本題需要分析PLC階梯圖的邏輯流程，並將計時器的設定值轉換為實際時間。由於涉及特定硬體參數的換算以及對輸入接點狀態的判讀，屬於需要掌握基礎專業知識才能解答的典型題目。
正確答案：③15 秒
③ 15 秒:15秒 為正確答案。當 X3 ON 後，計時器（如 T5） 開始計時，其預設值 K150 對應 100ms 型計時器即為 150 × 0.1s = 15秒。計時到達後 Y5 導通，而 X4 OFF 表示復歸迴路未動作，不影響計時。
錯誤選項解析
- ① 3 秒:3秒 為錯誤答案。此電路中的計數器 C5 或計時器的預設值（K值）並非對應3秒的設定。在 Mitsubishi PLC 中，若使用 100ms 計時器，K30 才等於3秒，但此電路設計並非此參數。
- ② 5 秒:5秒 為錯誤答案。此選項可能誤將計數器的預設計數值直接當作秒數解讀。實際上需根據計時器單位（如100ms型計時器 T5 的 K150 = 15秒）進行換算，而非直接讀取數字。
- ④ 此電路無法動作:此電路無法動作 為錯誤答案。此電路中 X4 OFF 僅代表計數器復歸接點未致能，不影響 X3 觸發計時器 的正常動作迴路。只要 X3 ON 且計時器參數設定正確，Y5 必定會導通。
Learning Tip
"此類題型常考 PLC 計時器 K值與實際時間的換算關係。需特別注意：100ms 型計時器（T0~T199）的 K1 = 0.1秒，而 10ms 型計時器（T200~T245）的 K1 = 0.01秒，兩者換算基準不同，極易混淆。實務操作時，應先確認計時器編號對應的時間單位，再進行 K值換算。另外，計數器復歸接點（RST）的狀態不影響主計時迴路，僅在 ON 時清除累計值。"
