Q17.

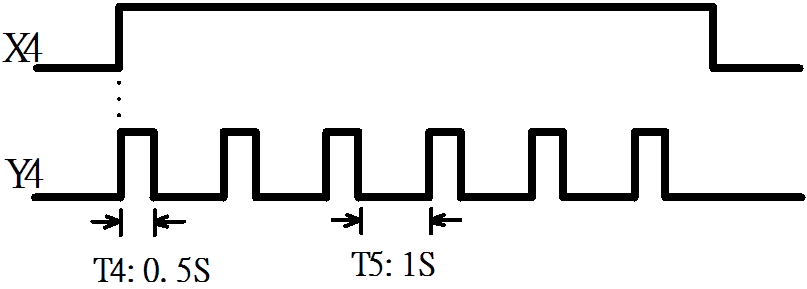

如下方時序圖所示，下列何者為正確的PLC 迴路？
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q17
難易度分析
4 / 5
本題要求將時序圖轉換為對應的 PLC 梯形圖，需分析多個計時器之間的互鎖邏輯與輸出驅動條件。由於選項中存在邏輯高度相似的電路，僅在計時器角色或接點類型上有細微差異，因此需要精確的邏輯推演與電路分析能力。
正確答案：④

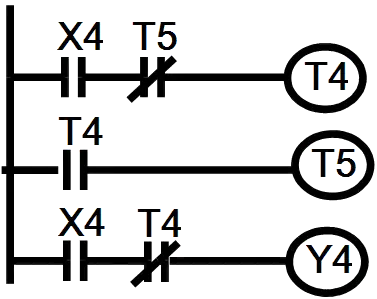

④ :此為正確的雙計時器閃爍迴路。X4 導通後，T4 經由 T5 常閉接點開始計時 0.5 秒，期間 T4 常閉接點保持閉合使 Y4 導通；T4 計時完成後其常閉接點斷開使 Y4 斷開，同時常開接點閉合啟動 T5 計時 1 秒；T5 計時完成後其常閉接點斷開使 T4 復歸，循環重新開始。完美符合時序圖所示之 Y4 導通 0.5 秒、斷開 1 秒的週期性輸出。
:此為正確的雙計時器閃爍迴路。X4 導通後，T4 經由 T5 常閉接點開始計時 0.5 秒，期間 T4 常閉接點保持閉合使 Y4 導通；T4 計時完成後其常閉接點斷開使 Y4 斷開，同時常開接點閉合啟動 T5 計時 1 秒；T5 計時完成後其常閉接點斷開使 T4 復歸，循環重新開始。完美符合時序圖所示之 Y4 導通 0.5 秒、斷開 1 秒的週期性輸出。錯誤選項解析
- ①
:此迴路中 T5 由 X4 與 T4 常閉接點驅動，T4 由 T5 常開接點驅動，Y4 由 X4 與 T4 常開接點驅動。此配置會使 Y4 在 T4 計時完成後才導通，導致 ON/OFF 時間與時序圖所示相反，無法產生正確的 0.5 秒導通、1 秒斷開之閃爍輸出。 - ②

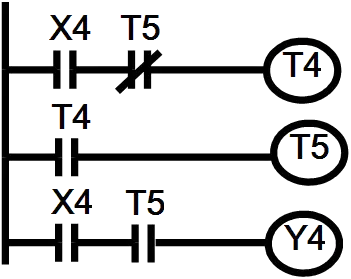

:此迴路中 T4 由 X4 與 T5 常閉接點驅動，T5 由 T4 常開接點驅動，但 Y4 由 X4 與 T5 常開接點驅動。此配置會使 Y4 在 T5 計時完成後才導通，造成 Y4 的 ON 時間對應 T5 的 1 秒而非 T4 的 0.5 秒，與時序圖不符。 - ③
:此迴路中 T5 由 X4 與 T4 常閉接點驅動，T4 由 T5 常開接點驅動，Y4 由 X4 與 T4 常閉接點驅動。雖然 Y4 的 ON/OFF 時間比例正確，但 T4 與 T5 的角色互換——T4 變成 OFF 計時器、T5 變成 ON 計時器，與時序圖中 T4: 0.5S（ON 時間）、T5: 1S（OFF 時間）的標示不一致。
Learning Tip
"此類 PLC 閃爍迴路（振盪電路） 題型的核心考點在於正確辨識 計時器接點類型（常開 NO / 常閉 NC） 與 計時器的角色分配。解題關鍵：(1) 確認時序圖中各計時器對應的 ON/OFF 時間；(2) 追蹤梯形圖中 Y 輸出的驅動條件，判斷其導通時段對應哪個計時器的計時期間；(3) 注意計時器之間的互鎖關係——通常一個計時器的常閉接點用於啟動另一個計時器，形成循環。容易混淆之處在於選項 3 與選項 4 的 Y4 輸出行為相似，但 T4/T5 的角色相反，需仔細比對時序圖中的計時器標示。"
