Q16.

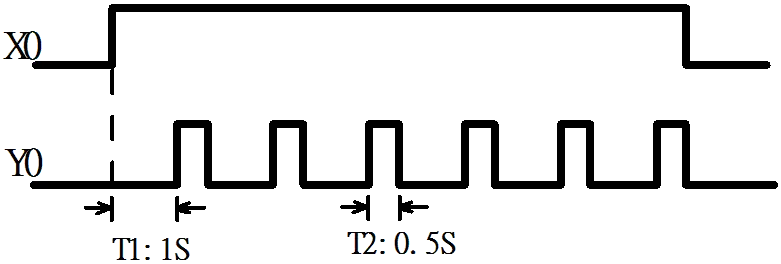

如下方時序圖所示，下列何者為正確的PLC 迴路？
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q16
難易度分析
4 / 5
此題要求將時序圖的邏輯正確轉換為 PLC 梯形圖，需精確分析多個計時器的觸發順序以及輸出端與時間參數的對應關係，且選項間具有高度相似性，容易在判別輸出狀態的時序時產生混淆。
正確答案：③

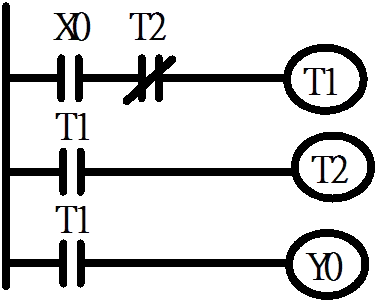

③ :此為正確的非穩態多諧振盪器（Astable Multivibrator）迴路。當X0致能，T1透過T2的NC接點先開始計時（1S），此時Y0為OFF；T1計時完畢後，其NC接點斷開使T2開始計時（0.5S），同時T1的NO接點閉合使Y0輸出ON。如此T1與T2交替計時，產生符合時序圖規格的連續脈波輸出。
:此為正確的非穩態多諧振盪器（Astable Multivibrator）迴路。當X0致能，T1透過T2的NC接點先開始計時（1S），此時Y0為OFF；T1計時完畢後，其NC接點斷開使T2開始計時（0.5S），同時T1的NO接點閉合使Y0輸出ON。如此T1與T2交替計時，產生符合時序圖規格的連續脈波輸出。錯誤選項解析
- ①

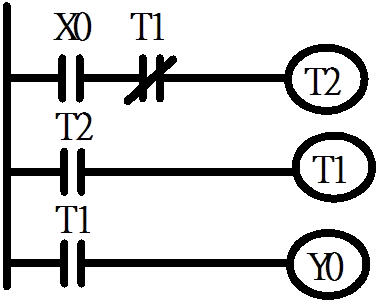

:此電路中，當X0致能時，由於T1的NC接點初始為閉合狀態，T2會先開始計時，導致Y0在第一個週期會有T2的延遲才輸出，與時序圖中脈波產生的起始邏輯不符。正確的脈波產生器應由T1先啟動計時。 - ②

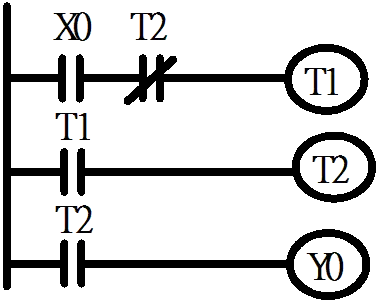

:此電路雖能形成T1與T2交替計時的振盪迴路，但Y0由T2的NO接點驅動。這意味著Y0會在T2計時期間（0.5S）為ON，在T1計時期間（1S）為OFF，導致輸出的工作週期（Duty Cycle）與時序圖標示的T1=1S（ON時間）、T2=0.5S（OFF時間）相反。 - ④
:此電路的邏輯與選項2類似，Y0由T2的NO接點驅動。這會導致輸出脈波的ON時間對應到T2的設定值（0.5S），而OFF時間對應到T1的設定值（1S），與題目時序圖中T1為ON時間、T2為OFF時間的定義不相符。
Learning Tip
"此類PLC時序圖題目的核心在於辨識雙計時器振盪迴路的動作順序。關鍵考點為：(1) 起始計時器：通常由另一個計時器的NC接點串聯輸入條件來決定誰先動作；(2) 輸出對應關係：需確認Y0是由哪個計時器的接點驅動，以判斷ON/OFF時間分別對應T1或T2的預設值。切記避免混淆「計時器動作順序」與「輸出狀態」的對應關係。"
