Q18.

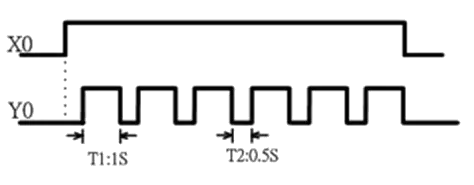

如下方時序圖所示，下列何者為正確的PLC 迴路？
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q18
難易度分析
3 / 5
需將時序圖的時間區間與 PLC 邏輯電路中的計時器設定進行精確比對，並分析計時器間的互鎖關係以判定輸出訊號的週期，屬於需要將圖形化需求轉化為邏輯電路的分析題。
正確答案：①

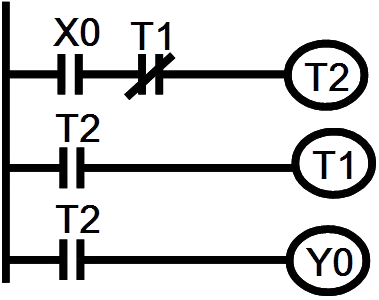

① :此迴路以 X0 為啟動條件，T2 線圈受 T1 常閉接點 控制，T1 線圈受 T2 常開接點 控制，形成互鎖振盪結構。當 X0 導通時，T2 先得電使 Y0 輸出，同時 T1 開始計時；T1 計時到（1秒）後切斷 T2，Y0 停止輸出，T1 復歸後 T2 再次得電，循環產生 ON 1秒、OFF 0.5秒 的閃爍輸出，與時序圖完全吻合。
:此迴路以 X0 為啟動條件，T2 線圈受 T1 常閉接點 控制，T1 線圈受 T2 常開接點 控制，形成互鎖振盪結構。當 X0 導通時，T2 先得電使 Y0 輸出，同時 T1 開始計時；T1 計時到（1秒）後切斷 T2，Y0 停止輸出，T1 復歸後 T2 再次得電，循環產生 ON 1秒、OFF 0.5秒 的閃爍輸出，與時序圖完全吻合。錯誤選項解析
- ②

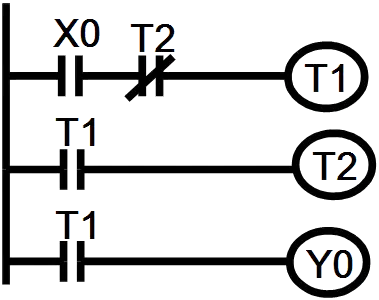

:此迴路將 T1 與 T2 的角色互換，Y0 跟隨 T1 而非 T2，導致輸出脈衝的 ON/OFF 時間顛倒（ON 0.5秒、OFF 1秒），與題目時序圖中 T1=1秒為 ON 時間、T2=0.5秒為 OFF 時間的定義不符。 - ③
:此迴路中 Y0 的驅動條件為 X0 串聯 T2 常閉接點，當 T2 計時到（0.5秒）後 Y0 即被切斷，導致 ON 時間僅 0.5秒，與時序圖要求的 ON 1秒不符。此外 T1 與 T2 的計時邏輯配置錯誤，無法產生正確的振盪週期。 - ④

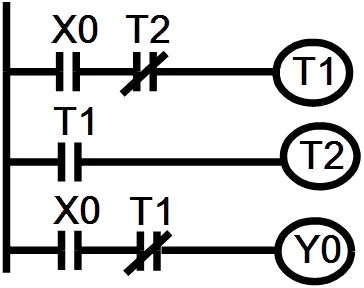

:此迴路同樣將 T1 與 T2 的角色互換，且 Y0 受 X0 串聯 T1 常閉接點 控制，導致輸出邏輯錯誤。T1 計時到（1秒）後 Y0 才被切斷，但 T2 僅計時 0.5秒即復歸，造成 ON/OFF 時間比例與時序圖相反。
Learning Tip
"此類 PLC 閃爍迴路（振盪電路） 題型的核心在於辨識 兩個計時器互鎖 的結構：一個計時器的常閉接點控制另一個計時器線圈，形成循環。解題關鍵為確認 Y0 輸出跟隨哪個計時器，以及 T1、T2 的設定時間對應 ON 或 OFF 區間。常考陷阱為選項中故意將 T1/T2 位置對調或將 Y0 接錯計時器接點，需仔細比對時序圖中各時間區段的長短關係。實務上此類迴路常用於 指示燈閃爍、警示訊號產生 等應用。"
