Q8.

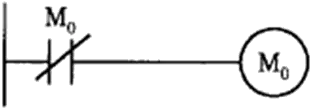

如下圖所示，在PLC 電路中，會產生
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q8
難易度分析
2 / 5
此題需要考生能正確解讀 PLC 的電路邏輯圖，並將數位輸出狀態與相對應的波形物理特徵進行連結，屬於基礎的電路分析與概念對應考題。
正確答案：②方波
② 方波:此 PLC 電路為典型的振盪電路（多諧振盪器），利用兩個計時器（TMR）互相觸發形成 ON/OFF 交替動作，使輸出接點產生高低電位交替切換的方波信號。此為 PLC 程式設計中常見的閃爍電路架構。
錯誤選項解析
- ① 三角波:三角波通常由積分電路或函數信號產生器產生，其電壓隨時間線性上升與下降。PLC 計時器電路無法產生連續線性變化的類比信號波形。
- ③ 鋸齒波:鋸齒波需由電容充電放電的非線性電路或專用波形產生 IC 實現。PLC 數位輸出僅能呈現 ON/OFF 兩種狀態，無法產生鋸齒狀的漸變波形。
- ④ 直線波:直線波並非標準波形分類，PLC 數位輸出本質上為離散的高低電位切換，不可能維持固定電壓不變的直線輸出狀態。
Learning Tip
"此題考點為 PLC 振盪電路（方波產生器） 的工作原理。常見陷阱是將 PLC 數位輸出與類比信號混淆，需牢記 PLC 基本 I/O 僅為 ON/OFF 數位信號，無法直接產生連續變化的類比波形。實務上若需其他波形，必須搭配 D/A 轉換模組 或外部信號產生器。"
