Q109.

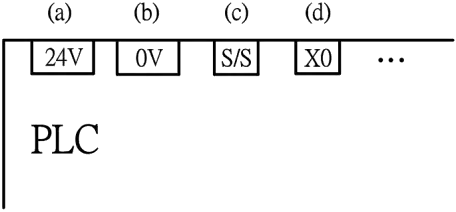

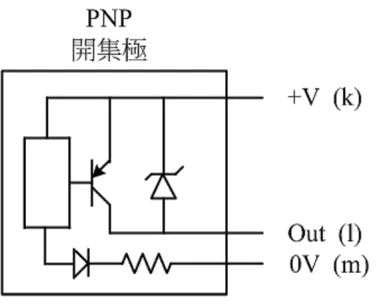

如下列圖示，以直流2 線式近接開關，配合具有S/S 接線點之PLC 使用時，須完成下列哪些選項之連接後，方能使直流2 線式近接開關正常動作（直流2 線式近接開關漏電電流小於PLC 輸入的OFF 電流，Sink模式）
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q109
難易度分析
4 / 5
本題採取複選形式，要求同時判別電源接線與信號迴路的正確組合，且需針對特定輸入模式進行電路邏輯分析，增加了判定複雜度。
正確答案 (複選)：①, ③
- ① a-c:a-c 連接為直流2線式近接開關的電源迴路必要接線，將開關的電源端與PLC輸入點的供電源正確對應，確保近接開關獲得工作電壓。
- ③ n-d,o-b:n-d 與 o-b 連接完成Sink模式的輸入信號迴路，n-d建立PLC輸入點的公共端接地，o-b將近接開關的信號線導入PLC輸入端子，使偵測信號能正確觸發輸入點。
錯誤選項解析
- ② b-c:b-c 連接錯誤，因b點為近接開關的信號輸出端，若直接連接至c點會造成電源短路或信號迴路無法正確建立，應改為a-c的電源供電接法。
- ④ p-c,q-d:p-c 與 q-d 連接錯誤，此接法會導致極性顛倒或信號迴路不完整，在Sink模式下無法形成正確的電流路徑，應採用n-d與o-b的標準接法。
Learning Tip
"此題核心考點為直流2線式近接開關於Sink模式下的接線原理。需特別注意：S/S接點決定輸入型態為Sink或Source，接線時必須確認電源極性與信號迴路方向；常見陷阱為混淆Sink/Source接法，或誤將信號線接至電源端造成短路。實務上應遵循NPN為Sink、PNP為Source的對應原則，並確認漏電電流小於PLC的OFF電流規格。"
學員答題分佈
①a-c0%
②b-c0%
③n-d,o-b0%
④p-c,q-d0%
