Q101.

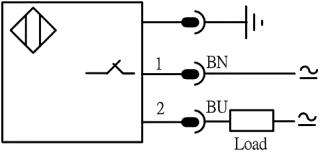

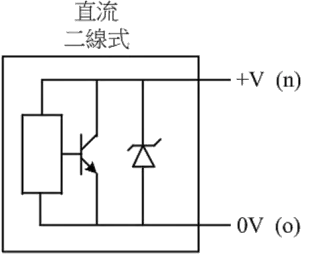

如下圖所示為市售二線式近接開關的接線參考圖，當應用於控制電路圖時，下列哪些正確？
工業配線 · 乙級 · 檢查及故障排除檢修 · Q101
難易度分析
4 / 5
本題採複選形式，要求考生能精確區分二線式與三線式近接開關在極性、電路適用性及型別分類上的本質差異，且必須對所有選項進行完整判別。
正確答案 (複選)：②, ③
- ② 若1、2 兩腳接於直流時沒有極性區別:二線式近接開關在直流應用時無極性區別，因其內部採用橋式整流電路，無論電源正負如何接線均可正常動作，此為二線式相較於三線式的優點之一。
- ③ 該近接開關動作時1、2 兩腳視同斷開:此近接開關為常開型（NO），未動作時內部電晶體導通（兩腳視同短路），當感應物接近時電晶體截止，1、2 兩腳視同斷開，負載失電。
錯誤選項解析
- ① 僅能應用於直流電路:二線式近接開關可應用於直流與交流電路，並非僅限直流。市售二線式近接開關有直流型與交流型兩種，交流型可直接用於交流控制電路。
- ④ 該近接開關為PNP 型:PNP/NPN 型別是三線式近接開關的分類方式，二線式近接開關無 PNP 或 NPN 之分，因其接線僅有電源兩端，不涉及輸出訊號線的極性判斷。
Learning Tip
"二線式近接開關的核心考點在於：無極性限制（內部含橋式整流）、可交直流共用、無 PNP/NPN 區分。常考陷阱為與三線式近接開關特性混淆，三線式才有 PNP/NPN 之分且需注意接線極性。實務上二線式因漏電流較大，需注意負載的最小動作電流是否滿足。"
學員答題分佈
①僅能應用於直流電路0%
②若1、2 兩腳接於直流時沒有極性區別0%
③該近接開關動作時1、2 兩腳視同斷開0%
④該近接開關為PNP 型0%
