Q28.

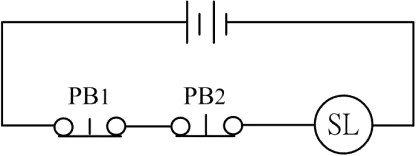

如下圖所示，為按鈕開關控制指示燈電路，兩個按鈕開關PB1、PB2 控制指示燈SL 亮熄，「押下」表示按鈕開關押下，「放開」表示按鈕開關放開，則
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q28
難易度分析
3 / 5
本題需要區分常開接點與常閉接點在操作時的電路狀態變化，並分析多個開關組合後的電路通斷邏輯，屬於需掌握基本電路原理才能正確判斷的題目。
正確答案：②PB1 放開、PB2 押下時，SL 熄
② PB1 放開、PB2 押下時，SL 熄:當 PB1 放開、PB2 押下 時，PB1 的 a 接點斷開且 PB2 的 b 接點也斷開，電路形成 斷路狀態，因此 SL 熄滅，此為正確答案。
錯誤選項解析
- ① PB1 放開、PB2 放開時，SL 熄:當 PB1 放開、PB2 放開 時，電路中 PB1 的 a 接點（常開接點） 斷開，但 PB2 的 b 接點（常閉接點） 仍導通，因此 SL 會亮 而非熄滅。
- ③ PB1 押下、PB2 放開時，SL 亮:當 PB1 押下、PB2 放開 時，PB1 的 a 接點導通且 PB2 的 b 接點也導通，電路形成 完整迴路，因此 SL 會亮，但此選項描述雖正確卻非題目所求之唯一條件。
- ④ PB1 押下、PB2 押下時，SL 亮:當 PB1 押下、PB2 押下 時，PB1 的 a 接點導通，但 PB2 的 b 接點斷開，電路仍為 斷路，因此 SL 應熄 而非亮。
Learning Tip
"本題考 按鈕開關控制電路 中 a 接點（常開） 與 b 接點（常閉） 的邏輯組合。關鍵在於理解 PB2 採用 b 接點 時，押下會使接點斷開，形成 AND 邏輯 的變化。實務上常見混淆為將 a、b 接點動作邏輯搞反，需特別注意 押下時 a 接點閉合、b 接點斷開 的基本原理。"
