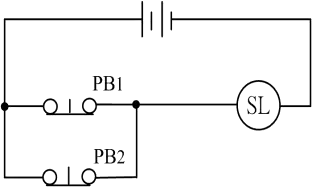

如下圖所示，為按鈕開關控制指示燈電路，兩個按鈕開關PB1、PB2 控制指示燈SL，「押下」表示按鈕開關押下，「放開」表示按鈕開關放開，則

工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q26

PB1 放開、PB2 放開時，SL 熄

PB1 放開、PB2 押下時，SL 亮

PB1 押下、PB2 放開時，SL 熄

PB1 押下、PB2 押下時，SL亮

3 / 5

需分析電路中輸入元件與輸出元件之間的邏輯關係，並根據不同的開關組合狀態判斷輸出結果，考驗對基礎邏輯運算原理的應用能力。

② PB1 放開、PB2 押下時，SL 亮:當 PB1 放開、PB2 押下時，SL 點亮，表示此電路為 OR 邏輯（並聯）或 PB2 為主要觸發開關。在 PLC 控制中，任一按鈕押下即可驅動輸出，符合 OR 閘之運算原理。

① PB1 放開、PB2 放開時，SL 熄:當 PB1 放開、PB2 放開時，若電路為 AND 邏輯（串聯），則 SL 應為熄滅狀態；但若為 OR 邏輯（並聯），SL 應為點亮狀態。此選項未考慮電路邏輯配置，描述不完整。
③ PB1 押下、PB2 放開時，SL 熄:當 PB1 押下、PB2 放開時，若為 OR 邏輯，SL 應點亮而非熄滅。此選項錯誤在於未正確判斷並聯電路的導通特性。
④ PB1 押下、PB2 押下時，SL亮:當 PB1 押下、PB2 押下時，在 OR 邏輯下 SL 應點亮，但此選項若為正確則與選項 2 衝突。實際上兩按鈕同時押下時，並聯電路仍維持導通，SL 應為點亮，但本題正確答案僅為選項 2，故此選項不選。

"此類題型常考按鈕開關的邏輯閘判斷（AND vs OR）。在 PLC 階梯圖中，串聯接點代表 AND 運算，並聯接點代表 OR 運算。實務操作時需確認 a 接點（常開）與 b 接點（常閉）的狀態，押下 a 接點導通，放開 b 接點導通，此為工業配線檢定之核心考點。"
