Q69.

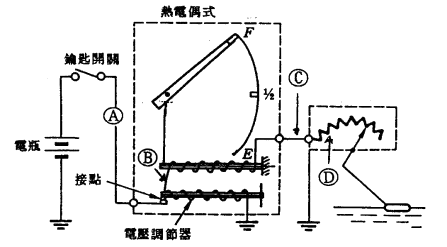

下圖電熱偶式燃油箱已空指針指在F 處可能是
重機械修護(引擎) · 乙級 · 電控系 · Q69
難易度分析
3 / 5
本題要求分析電路中特定部位短路對指針偏移方向的影響。考生必須精確區分不同短路位置所導致的電流變化及其對雙金屬片受熱程度的影響，才能在多個相似的短路選項中做出正確判斷。
正確答案：③C 處短路
③ C 處短路:C處短路會使電熱偶式油量感知器的電阻迴路被旁路，導致流經加熱線圈的電流增大，雙金屬片受熱膨脹推動指針指向F（滿油）位置，此為典型故障現象。
錯誤選項解析
- ① A 處短路:A處短路會導致電路異常但通常不會使指針指向F（滿油）位置，因為A處位於電源端或穩壓器端，短路可能造成儀表無作用或指針不動，而非指向滿刻度。
- ② B 處短路:B處短路通常影響的是穩壓器與電熱偶感測元件之間的連接，短路後可能導致指針停滯或指向E（空油）位置，而非F處。
- ④ D 處短路:D處短路通常位於搭鐵回路端，短路會造成迴路斷路或指針歸零指向E（空油）位置，與題目描述指針指在F處不符。
Learning Tip
"電熱偶式油量錶的運作原理是利用雙金屬片受熱彎曲帶動指針，感知器電阻值隨油面高度變化。常考陷阱為短路與斷路對指針位置的影響：短路使電流增大→指針偏向F；斷路使電流為零→指針偏向E。實務檢修時應先確認搭鐵回路是否正常，避免誤判。"
