Q188.

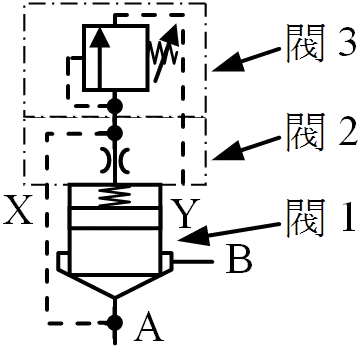

如下圖所示，若把B、Y 兩口連接於油箱時，其中閥3 之名稱及用途，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q188
難易度分析
4 / 5
本題為複選題，要求考生在特定油路配置條件下，同時正確識別元件名稱及其功能。由於需要區分壓力控制與流量控制的不同特性，且必須對所有選項的正確性進行全面判定，增加了認知負荷與判斷難度。
正確答案 (複選)：①, ③
- ① 直動型溢流閥:當 B口與Y口連接油箱 時，閥3的結構與油路配置符合 直動型溢流閥 的工作原理，即利用彈簧力直接與系統壓力平衡來控制閥芯開啟。
- ③ 作為控制壓力高低用:直動型溢流閥的核心用途即為 設定系統最高工作壓力，透過調整彈簧預壓力來控制 溢流壓力的高低，確保油壓系統在安全壓力範圍內運作。
錯誤選項解析
- ② 節流閥:節流閥 的功能在於調節 流量大小 以控制執行元件速度，而非用於壓力控制回路。此閥的用途為壓力設定，與節流功能無關。
- ④ 使邏輯閥的開啟及關閉較和緩:使邏輯閥開啟與關閉較和緩通常需依靠 阻尼器 或 緩衝回路 來實現，並非此溢流閥在此配置下的主要功能。
Learning Tip
"本題考點為 邏輯閥（Cartridge Valve）控制蓋板 中先導閥的功能辨識。當 B口接油箱、Y口接油箱 時，先導閥3即作為 直動型溢流閥 使用，用於 設定系統壓力。常考陷阱在於混淆 壓力控制閥（溢流閥、減壓閥、順序閥）與 流量控制閥（節流閥）的功能差異，需牢記溢流閥控制壓力上限，節流閥控制流量大小。"
學員答題分佈
①直動型溢流閥0%
②節流閥0%
③作為控制壓力高低用0%
④使邏輯閥的開啟及關閉較和緩0%
