Q191.

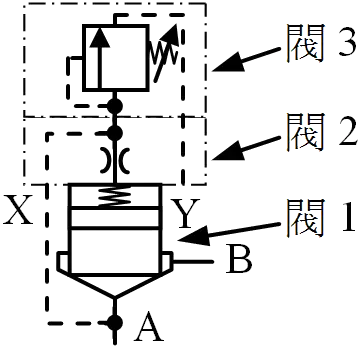

如下圖所示，若把Y 口連接於油箱、B 口連接於負載時，全部組合起來使用可以做為何種用途，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q191
難易度分析
4 / 5
本題為複選題，要求考生在特定接管配置下，能精準區分壓力控制與順序控制的邏輯差異，並排除其他控制功能的干擾，需對邏輯閥的應用原理有全面且深入的掌握。
正確答案 (複選)：①, ④
- ① 作為順序邏輯閥:當Y口接油箱、B口接負載時，閥體可依據系統壓力達到設定值後依序開啟，實現順序動作控制功能。此為順序閥的典型應用，利用先導壓力控制閥芯位移以達成執行元件的依序作動。
- ④ 作為壓力控制邏輯閥:此配置利用Y口回油箱建立先導洩油路徑，B口連接負載可感知系統壓力，當壓力達到彈簧設定值時閥芯動作，實現壓力控制功能。此為先導式壓力閥的典型應用原理。
錯誤選項解析
- ② 作為方向控制邏輯閥:方向控制閥主要用於切換流體流向，需具備明確的進油口、工作油口與回油口配置。此接法並非用於切換流向，而是利用壓力信號控制閥芯動作，故不屬於方向控制。
- ③ 作為流量控制邏輯閥:流量控制閥需透過可變節流孔或壓力補償器來調節通過的流量大小。此配置未涉及節流面積調整，而是依賴壓力設定值控制閥的開閉，故不屬於流量控制。
Learning Tip
"在油壓邏輯閥應用中，閥口接管配置直接決定其控制功能。Y口接油箱用於建立先導控制壓力基準，B口接負載則用於感知工作壓力。此類閥可透過不同接管方式實現順序控制或壓力控制，需特別注意與方向閥（切換流向）及流量閥（調節流速）的結構差異，避免將壓力信號控制與流向切換功能混淆。"
學員答題分佈
①作為順序邏輯閥0%
②作為方向控制邏輯閥0%
③作為流量控制邏輯閥0%
④作為壓力控制邏輯閥0%
