Q189.

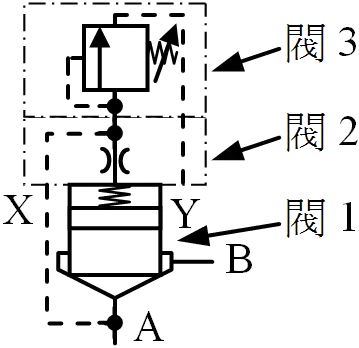

如下圖所示，若把B、Y 兩口連接於油箱時，其中閥2 之名稱及用途，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q189
難易度分析
4 / 5
本題為多選題，需要考生精確區分壓力控制與流量控制的功能差異，並分析特定端口配置對閥件動作特性（如緩衝效果）的影響，增加了認知負荷與判定難度。
正確答案 (複選)：②, ④
- ② 節流閥:當B、Y兩口連接於油箱時，該閥作為節流閥使用，利用閥口開度控制流量大小，達到調節執行元件速度的目的。
- ④ 使邏輯閥的開啟及關閉較和緩:Y口接油箱可提供阻尼緩衝作用，使邏輯閥在開啟與關閉過程中動作較平順，避免水錘效應造成衝擊。
錯誤選項解析
- ① 直動型溢流閥:直動型溢流閥是用於限制系統最高壓力的安全閥，其結構為彈簧直接作用於閥芯，與圖中B、Y口接油箱的邏輯閥配置無關。
- ③ 作為控制壓力高低用:控制壓力高低為溢流閥或減壓閥的功能，此配置中B、Y接油箱時閥主要作為流量控制，而非壓力控制。
Learning Tip
"邏輯閥（插裝閥）的端口配置決定其功能：當控制腔Y口接油箱時，閥芯受壓差控制而開啟，此時可作為節流閥或方向閥使用。常考陷阱為混淆壓力控制與流量控制的閥類功能，需牢記溢流閥用於限壓、節流閥用於調速、邏輯閥則依外部控制信號切換功能。"
學員答題分佈
①直動型溢流閥0%
②節流閥0%
③作為控制壓力高低用0%
④使邏輯閥的開啟及關閉較和緩0%
