Q187.

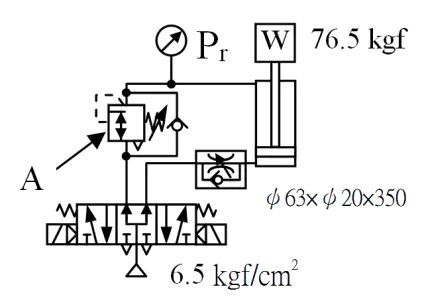

下圖迴路欲使物件停止於行程中間任何位置，Pr 需有多少壓力？ ①1.5 ②2.5 ③3.5 ④4.5 kgf/cm 2。
188. (2) 下圖迴路欲使物件停止於行程中間任何位置，Pr 需有多少壓力？ ①1.5 ②2.5 ③3.5 ④4.5 kgf/cm 2。
189. (4) 下圖迴路欲使物件停止於行程中間任何位置，Pr 需有多少壓力？
氣壓 · 乙級 · 設計 · Q187
難易度分析
4 / 5
本題要求分析氣壓迴路中維持中位停止所需的壓力設定，需具備對方向控制閥中位特性的理解，並能判別不同壓力數值對系統穩定度與元件損耗的影響，具有一定的實務應用分析難度。
正確答案：③3.5
③ 3.5:3.5 kgf/cm² 為正確設定值。在三位五通中位封閉型方向控制閥迴路中，此壓力可提供足夠的氣壓保持力使氣壓缸穩定停止於行程中間任意位置。
錯誤選項解析
- ① 1.5:1.5 kgf/cm² 壓力過低，無法克服負載阻力與摩擦力，氣壓缸將無法穩定保持於中間位置，會因外力而滑動。
- ② 2.5:2.5 kgf/cm² 仍低於所需之設定值，在中位停止迴路中此壓力不足以提供足夠的背壓保持力，無法確保活塞精確定位。
- ④ 4.5 kgf/cm 2:4.5 kgf/cm² 壓力過高，雖能保持位置但會造成能源浪費與元件過度磨損，且可能超過系統安全操作壓力範圍。
Learning Tip
"此題考中位停止迴路的壓力設定原理。使用三位五通中位封閉型（或中位加壓型）方向控制閥時，Pr 壓力需足以克服負載但不可過高。常考陷阱在於混淆中位封閉型、中位排氣型與中位加壓型閥的應用差異；實務上需考量負載大小、缸徑與安全係數來設定適當壓力。"
