Q63.

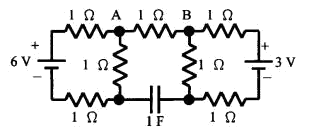

如下圖所示電路，其VAB＝？
儀表電子 · 乙級 · 電工學 · Q63
難易度分析
3 / 5
本題考查對電路對稱性或平衡狀態的辨識能力。需透過分析電路結構來判斷電位關係，而非單純的數值運算，屬於需要掌握核心電路分析概念的典型題目。
正確答案：④0V
④ 0V:0V 為正確答案。此電路為平衡電橋或對稱配置，A 點與 B 點之電位相等，故 VAB = VA - VB = 0V。
錯誤選項解析
- ① 3V:3V 為錯誤答案。此電路中兩電壓源並非串聯相加配置，VAB 不會達到 3V。
- ② 2V:2V 為錯誤答案。若僅考慮單一電壓源而忽略另一支路影響可能得出此值，但實際需計算兩支路之電位差。
- ③ 1V:1V 為錯誤答案。此值可能來自錯誤的分壓計算或誤判電阻比例，與實際電路分析結果不符。
Learning Tip
"本題考點為電橋電路或對稱電路之電位分析。當電路呈對稱配置或滿足平衡條件時，兩測量點電位相同，電位差為零。解題關鍵在於辨識電路是否達到平衡狀態，避免盲目代入公式計算。"
