Q60.

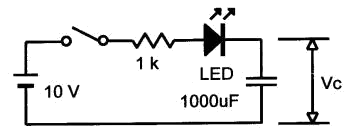

如下圖電路所示，若VC 起始值為零，開關ON 後，LED 會如何？
儀表電子 · 乙級 · 電子學 · Q60
難易度分析
2 / 5
本題要求考生分析電路元件在開關切換後的暫態行為，需精確掌握電容充電過程中的電流變化特性及其對元件亮度的影響，屬於基礎電子電路概念的應用分析。
正確答案：①由亮漸暗
① 由亮漸暗:開關ON瞬間，電容C初始電壓為零，相當於短路，此時流經LED的電流最大故最亮；隨著電容充電，VC逐漸上升，導致LED兩端電壓差與電流遞減，因此LED由亮逐漸變暗。
錯誤選項解析
- ② 由暗漸亮:此為RC充電電路的暫態響應特性，LED亮度應隨電容充電而遞減，而非遞增；由暗漸亮通常發生在電容放電或RC延遲觸發的情境中。
- ③ 恆亮:恆亮僅在無電容元件或電路達穩態直流且無暫態變化時才會發生；本電路因電容充電過程會改變電流分佈，LED亮度必然隨時間變化。
- ④ 恆暗:開關ON瞬間電容視為短路，有電流流經LED，故不會恆暗；恆暗的情況僅發生於開路或LED反向偏壓時。
Learning Tip
"本題核心考點為RC串聯電路的暫態響應與電容充電特性。解題關鍵在於記住：電容初始電壓為零時，開關ON瞬間電容等效為短路，隨後依指數曲線充電至穩態。常考陷阱為混淆充電（電壓上升、電流下降）與放電（電壓下降、電流反向）的暫態行為，實務上此類電路常用於延遲電路或漸變指示燈設計。"
學員答題分佈
①由亮漸暗0%
②由暗漸亮0%
③恆亮0%
④恆暗0%
