Q53.

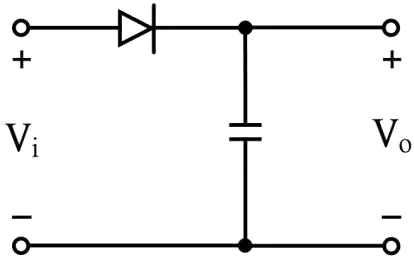

下圖所示電路的主要功能為
電力電子 · 乙級 · 電子學 · Q53
難易度分析
2 / 5
本題要求考生能區分不同功能電路的拓撲結構。需準確辨識電路中二極體與電容的組合特徵，並將其與各種波形產生器的電路特徵進行對比，屬於基礎的電路元件功能識別題。
正確答案：④電壓最大值偵測器
④ 電壓最大值偵測器:電壓最大值偵測器（峰值偵測器）利用二極體的單向導通特性對電容充電，使電容電壓保持在輸入訊號的峰值，搭配運算放大器可構成精密峰值偵測電路，符合圖中電路之功能。
錯誤選項解析
- ① 方波產生器:方波產生器通常由555計時器或史密特觸發器搭配RC充放電迴路構成，輸出為高低電位交替的方波訊號，與圖中電路架構不符。
- ② 弦波產生器:弦波產生器（如文氏橋振盪器或LC振盪器）需包含正回授選頻網路，用以產生固定頻率的正弦波，此電路並無振盪所需的選頻元件配置。
- ③ 三角波產生器:三角波產生器一般由積分器對方波進行積分運算而得，或由恆流源對電容充放電實現，圖中電路不具備積分或線性充放電結構。
Learning Tip
"本題考點為波形產生器與偵測電路的辨識。峰值偵測器的核心元件為二極體+電容，利用二極體導通時充電、截止時保持電壓的原理來追蹤輸入訊號的最大值。常考陷阱在於混淆峰值偵測器與積分器或振盪器的電路架構，解題關鍵在於確認電路中是否存在回授選頻網路（振盪器特徵）或二極體整流充電結構（峰值偵測特徵）。"
