Q2.

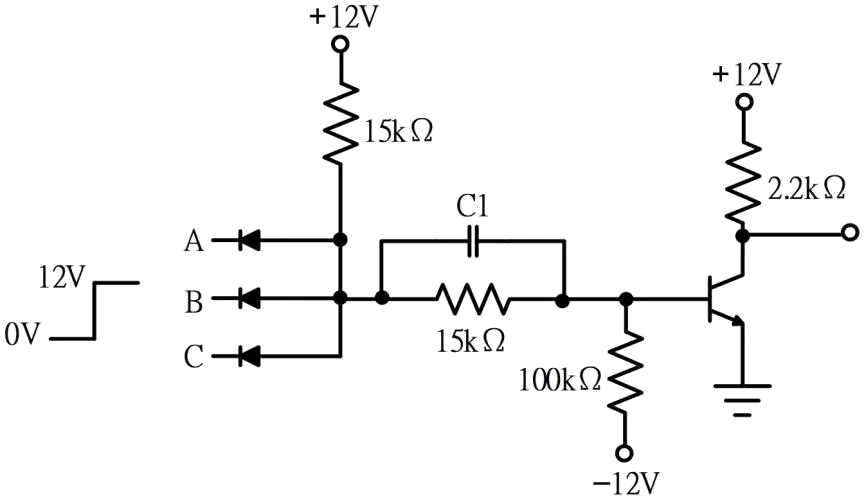

下圖所示電路為正邏輯之
電力電子 · 乙級 · 邏輯與數位系統 · Q2
難易度分析
2 / 5
本題僅需對基礎邏輯閘的電路符號及其對應的功能定義具有基本認知即可正確選擇，不涉及複雜的邏輯推演或多層次組合，屬於基礎概念辨識題。
正確答案：②反及閘電路
② 反及閘電路:反及閘（NAND） 是將 及閘 的輸出反相，其布林函數為 Y = (A · B)'。圖中電路由 及閘 後接 反相器 構成，符合 NAND 閘的標準結構。
錯誤選項解析
- ① 反或閘電路:反或閘（NOR） 是將 或閘 的輸出反相，其布林函數為 Y = (A + B)'，與圖中電路結構不符。
- ③ 互斥或閘電路:互斥或閘（XOR） 的布林函數為 Y = A'B + AB'，需由 及閘、或閘、反相器 組合而成，與圖中單純的及閘加反相器結構不同。
- ④ 或閘電路:或閘（OR） 的布林函數為 Y = A + B，僅需單一或閘即可實現，圖中電路包含反相器，並非單純的或閘結構。
Learning Tip
"本題考點為 基本邏輯閘的電路辨識。常見陷阱是混淆 NAND 與 NOR 的結構差異：NAND 是 AND + NOT，NOR 是 OR + NOT。實務上需熟記各邏輯閘的 布林代數表示式 與 真值表，並能快速從電路符號判斷其功能。"
學員答題分佈
①反或閘電路0%
②反及閘電路0%
③互斥或閘電路0%
④或閘電路0%
