Q56.

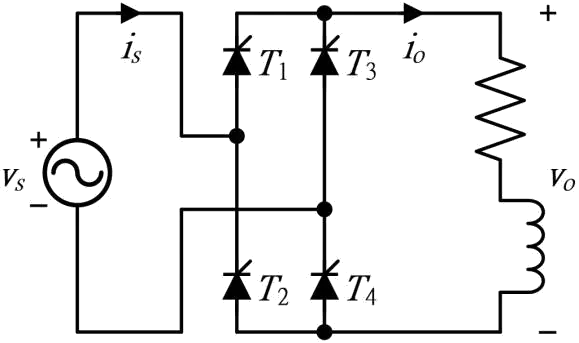

下圖所示電路中，io 電流為連續，若正負半波對稱觸發，且（T1、T4）及（T2、T3）成對導通，則vo 波形可能為何？
電力電子 · 乙級 · 電力電子系統與應用 · Q56
難易度分析
4 / 5
本題要求考生根據特定的電路拓撲與電流連續條件，分析輸出電壓波形。需準確區分全波整流與交流控制的差異，並能判別電感續流效應對波形形狀的影響，需對不同負載模式下的波形特徵有精確的掌握。
正確答案：③

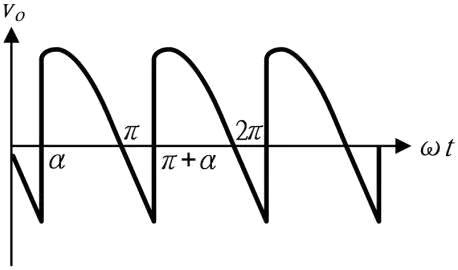

③ :此為單相全橋式可控整流器在電流連續模式下的正確 vo 波形。由於負載含電感，當 T1、T4 於 α 觸發導通後，即使輸入電壓過零變負，電感儲能仍維持電流流通，使 vo 出現負電壓區段，直到 T2、T3 於 π+α 觸發換流為止，形成每個半週從 α 到 π+α 的完整波形。
:此為單相全橋式可控整流器在電流連續模式下的正確 vo 波形。由於負載含電感，當 T1、T4 於 α 觸發導通後，即使輸入電壓過零變負，電感儲能仍維持電流流通，使 vo 出現負電壓區段，直到 T2、T3 於 π+α 觸發換流為止，形成每個半週從 α 到 π+α 的完整波形。錯誤選項解析
- ①

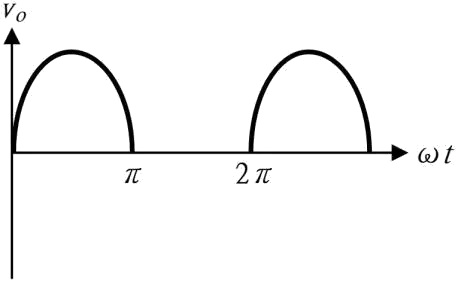

:此波形為半波整流輸出，僅有正半週導通且無觸發延遲角 α，不符合全橋式電路中 T1-T4 與 T2-T3 成對導通的全波整流特性。 - ②

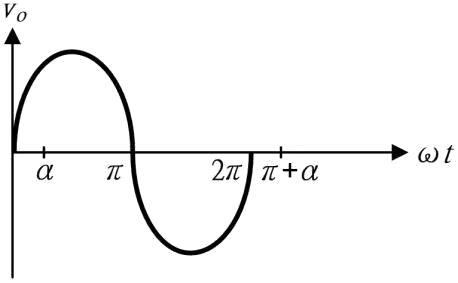

:此波形為交流正弦波僅在 α 處截斷，仍保留負半週，屬於交流相位控制（如交流電壓控制器）的輸出，而非整流電路的單極性輸出波形。 - ④

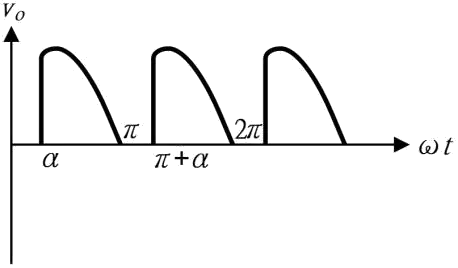

:此波形為電流不連續模式下的全波整流輸出，vo 僅在 α 到 π 之間為正，過零後即歸零，未出現因電感續流造成的負電壓區段，與題設「io 電流為連續」的條件不符。
Learning Tip
"全橋式可控整流器的關鍵在於負載性質決定波形：當負載為 RL 負載且電流連續時，vo 波形會因電感續流效應而出現負電壓區段（選項3）；若電流不連續或為純電阻負載，則 vo 不會出現負值（選項4）。常考陷阱為混淆「電流連續」與「電流不連續」的波形差異，以及將整流電路與交流相位控制電路的輸出波形搞混。"
