Q93.

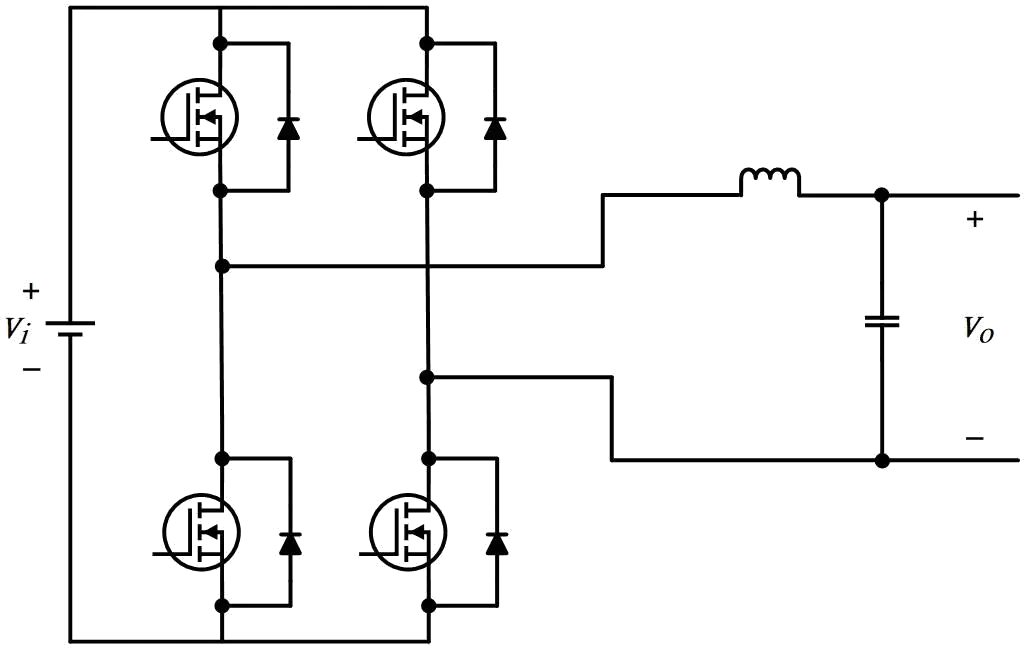

下圖為單相變頻器（single-phase inverter），其上、下臂之MOSFET 驅動電路需有盲時（dead-time），下列敘述何者正確？
電力電子 · 乙級 · 電力電子系統與應用 · Q93
難易度分析
2 / 5
本題考查功率元件切換時的基本保護機制，屬於單一概念的定義辨析。選項設計明確，僅需掌握盲時的核心目的即可快速排除與輸出性能相關的干擾選項，不涉及複雜的運算或多重邏輯推論。
正確答案：①防止上、下臂之MOSFET 瞬時發生短路
① 防止上、下臂之MOSFET 瞬時發生短路:盲時（dead-time）的主要功能是在上臂與下臂 MOSFET 切換過程中插入短暫的關閉延遲，避免兩顆功率元件同時導通而造成 貫穿電流（shoot-through current），進而防止直流母線瞬間短路。
錯誤選項解析
- ② 增加電壓輸出:盲時會略微降低有效 輸出電壓，因為它縮短了實際的導通時間，而非增加電壓輸出；提升輸出電壓需透過調整 調變指數（modulation index） 或提高直流母線電壓來達成。
- ③ 增加功率輸出:盲時會使 輸出功率 略微下降，原因是有效導通時間減少導致能量傳遞降低；增加功率輸出需透過提升 負載電流 或提高直流側電壓，而非依靠盲時設計。
- ④ 增加電流輸出:盲時不會增加 輸出電流，反而因導通時間縮短而使平均電流略降；其目的純粹為保護 功率開關元件 免受短路損壞，與電流增益無關。
Learning Tip
"本題核心考點為 盲時（dead-time） 的保護功能。在 單相變頻器 的 半橋式電路 中，若上、下臂 MOSFET 同時導通會形成 直流母線短路，產生極大的貫穿電流而損毀元件。常考陷阱為將盲時與輸出特性（電壓、電流、功率）混淆，需牢記盲時僅為 安全保護機制，會略微降低輸出效率，但絕不可省略。實務上盲時設定過長會導致 輸出波形失真 與 諧波增加，過短則無法有效防止短路，需依元件規格精確調整。"
學員答題分佈
①防止上、下臂之MOSFET 瞬時發生短路0%
②增加電壓輸出0%
③增加功率輸出0%
④增加電流輸出0%
