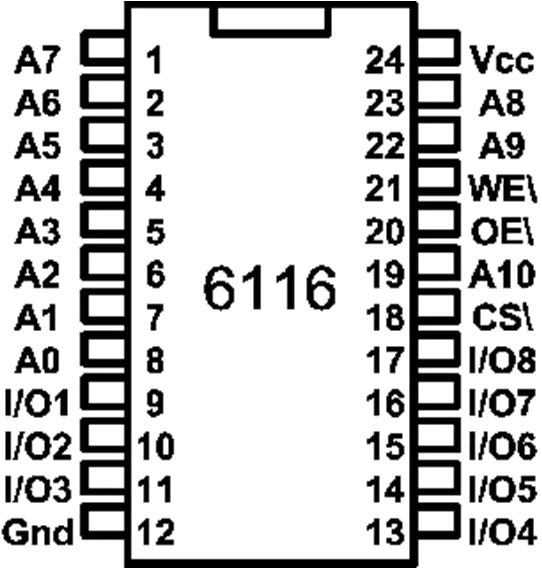

Q1.
下圖為
數位電子 · 乙級 · 電機電子識圖 · Q1
難易度分析
3 / 5
需綜合判讀位址線數量以計算記憶體容量，並透過電路中的控制訊號或符號特性來區分唯讀記憶體（ROM）與隨機存取記憶體（RAM），屬於基礎概念與圖形判讀的結合。
正確答案：④2K×8 的RAM
④ 2K×8 的RAM:2K×8 的RAM 具備 11 條位址線（2^11 = 2K）與 8 條資料線，且 RAM 具有讀寫雙向控制特性，圖中電路符號或腳位配置符合此規格。
錯誤選項解析
- ① 1K×8 的ROM:1K×8 的ROM 容量為 1K 位址線（10 條位址線）且為唯讀記憶體，圖中電路若顯示具有寫入控制訊號（如 WE 腳位）或容量位址線配置不符，則非此選項。
- ② 2K×8 的ROM:2K×8 的ROM 雖容量正確（11 條位址線），但 ROM 為唯讀記憶體，不具備隨機寫入功能，圖中若存在寫入致能訊號或讀寫控制邏輯，即排除此選項。
- ③ 1K×8 的RAM:1K×8 的RAM 雖為可讀寫記憶體，但容量僅 1K（需 10 條位址線），與圖中所示的位址線數量或解碼器配置（11 條位址線對應 2K）不符。
Learning Tip
"此類題型常考 ROM 與 RAM 的判別：ROM 僅有讀取功能（如 Mask ROM、EPROM、EEPROM），而 RAM 具備讀寫雙向資料線與 WE（Write Enable）控制腳位。容量判別關鍵在於位址線數量：10 條位址線 = 1K、11 條 = 2K、12 條 = 4K。實務上需熟悉記憶體 IC 的腳位配置圖與真值表對照。"
