Q21.

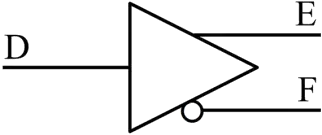

下圖所示，下列敘述何者正確？
數位電子 · 乙級 · 電機電子識圖 · Q21
難易度分析
4 / 5
此題為複選題型，需同時判斷邏輯元件之種類及其在不同輸入電位下的輸出狀態。考生必須精確區分緩衝器與反相器的邏輯功能，並對互補式輸出結構中正相與反相端位的邏輯變化進行完整判別，具備較高的邏輯判斷要求。
正確答案 (複選)：①, ②
- ① 互補式輸出的緩衝器，當D=0 時，E=0及F=1:互補式輸出緩衝器的特性為輸入與輸出同相，當輸入 D=0 時，正相輸出端 E=0，反相輸出端 F=1，符合緩衝器邏輯功能。
- ② 互補式輸出的緩衝器，當D=1 時，E=1 及F=0:互補式輸出緩衝器當輸入 D=1 時，正相輸出端 E=1，反相輸出端 F=0，輸出與輸入保持同相關係，此為緩衝器之標準操作。
錯誤選項解析
- ③ 互補式輸出的反相器，當D=0 時，E=1 及F=0:此電路為緩衝器而非反相器。反相器之輸出會與輸入反相，但圖中電路結構為緩衝器配置，故描述為反相器屬元件類型判斷錯誤。
- ④ 互補式輸出的反相器，當D=1 時，E=0及F=1:此電路為緩衝器而非反相器。即使所述輸出狀態看似合理，但將電路誤判為反相器即為根本性錯誤，應正確辨識為緩衝器架構。
Learning Tip
"此類題型常考緩衝器與反相器之辨識關鍵在於：緩衝器輸出與輸入同相，反相器輸出與輸入反相。互補式輸出代表同時提供正相與反相兩組輸出訊號。實務上於 TTL 與 CMOS 邏輯閘電路中，需熟悉各元件之真值表與電路符號，避免混淆緩衝器、反相器及施密特觸發器之功能差異。"
學員答題分佈
①互補式輸出的緩衝器，當D=0 時，E=0及F=10%
②互補式輸出的緩衝器，當D=1 時，E=1 及F=00%
③互補式輸出的反相器，當D=0 時，E=1 及F=00%
④互補式輸出的反相器，當D=1 時，E=0及F=10%
