Q80.

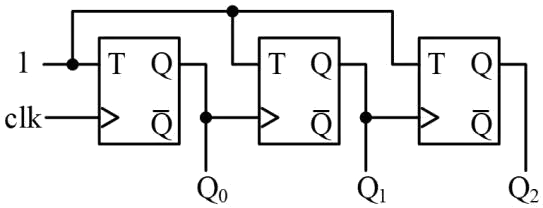

下圖所示，其功能之敘述下列何者正確？
數位電子 · 乙級 · 數位邏輯設計 · Q80
難易度分析
3 / 5
此題需結合電路圖進行邏輯判讀，考生必須能透過觀察正反器（Flip-Flop）之間時脈訊號（Clock）的連接路徑，判別其計數方向（遞增或遞減）以及屬於同步或非同步（漣波）架構。由於涉及影像資訊的判讀與電路邏輯結構的深度理解，難度設定為中等程度。
正確答案：②下數計數器
② 下數計數器:此電路為下數計數器（Down Counter），其時脈觸發方式或反相輸出回授設計使計數狀態由大至小遞減（如 111→110→101→…），符合下數計數之運作原理。
錯誤選項解析
- ① 模數3 計數器:模數3計數器需具備三個有效狀態循環（000→001→010→000），但此電路之狀態轉換序列並非三態循環，故不正確。
- ③ 上數計數器:上數計數器（Up Counter）之計數方向應由小至大遞增，與此電路之遞減計數行為相反，故不正確。
- ④ 同步計數器:同步計數器要求所有正反器（Flip-Flop）共用同一時脈訊號同時觸發，但此電路採非同步（漣波）架構，前一級輸出作為下一級時脈，故不正確。
Learning Tip
"此類題型常考上數與下數計數器之判別，關鍵在於觀察時脈輸入端連接方式：若後級時脈接前級的 Q 輸出為下數計數器，接 Q'（反相輸出）則為上數計數器。另外需注意同步與非同步計數器的架構差異，同步型所有 FF 共用 CLK，非同步型則採串接方式，易因漣波延遲（Ripple Delay）造成計數誤差。"
學員答題分佈
①模數3 計數器0%
②下數計數器0%
③上數計數器0%
④同步計數器0%
