Q39.

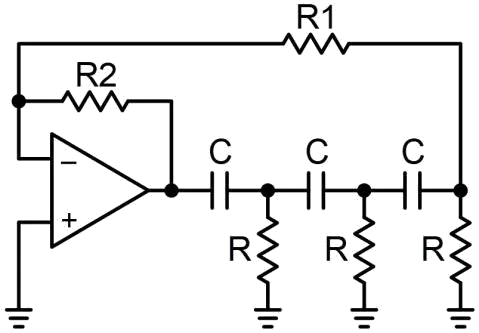

下圖之電路，其振盪頻率f 為何？
數位電子 · 乙級 · 電子學與電子電路 · Q39
難易度分析
3 / 5
此題要求識別特定電路架構的振盪頻率公式。除了需要正確判別電路圖類型外，還必須精確記憶該特定架構對應的係數（如 √6），並能區分其與其他濾波器或振盪器公式之間的差異，屬於典型的專業公式應用與辨析題型。
正確答案：③
③ :此為標準 三節 RC 相移振盪器 的振盪頻率公式。三節 RC 網路每節提供 60° 相移，合計 180°，搭配反相放大器的 180° 相移滿足 Barkhausen 振盪條件，故 f = 1/(2πRC√6)。
:此為標準 三節 RC 相移振盪器 的振盪頻率公式。三節 RC 網路每節提供 60° 相移，合計 180°，搭配反相放大器的 180° 相移滿足 Barkhausen 振盪條件，故 f = 1/(2πRC√6)。錯誤選項解析
- ①
:此為一般 RC 一階低通濾波器 的截止頻率公式，並非三節 RC 相移振盪器的振盪頻率。 - ②
:公式中的 √3 不適用於三節 RC 相移網路，此數值與 Wien 橋振盪器或其他振盪電路無關。 - ④
:公式中的 √10 並非三節 RC 相移振盪器的正確係數，此數值無對應的標準振盪電路。
Learning Tip
"三節 RC 相移振盪器 的振盪頻率固定為 f = 1/(2πRC√6)，常考陷阱是與 Wien 橋振盪器（f = 1/(2πRC)）混淆。實務上需注意：振盪條件還要求放大器增益 |A| ≥ 29（即 R1/R2 ≥ 29），否則無法起振。"
