Q108.

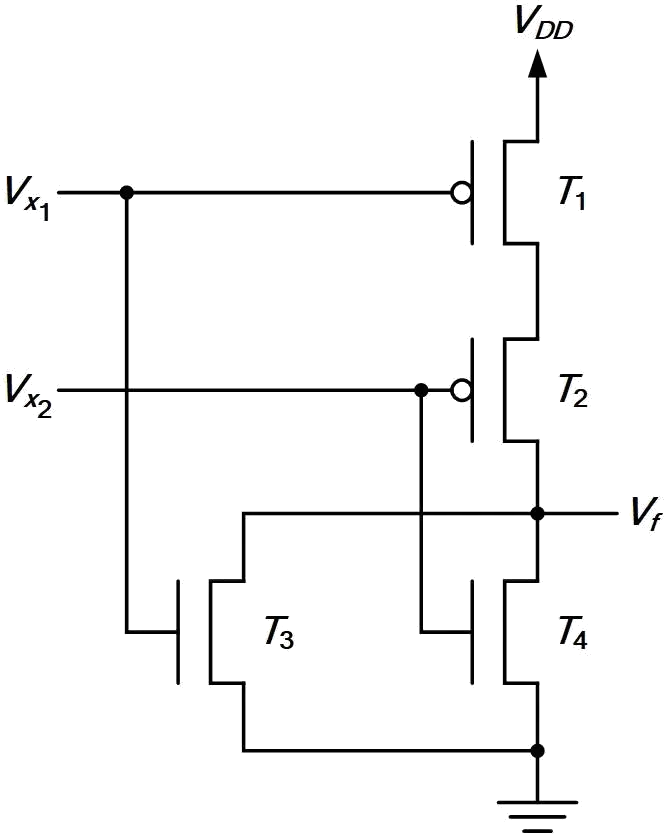

下圖所示，下列敘述何者正確？
數位電子 · 乙級 · 數位邏輯設計 · Q108
難易度分析
4 / 5
本題屬於複選題型，要求考生不僅要精確辨識邏輯閘的布林功能，還必須具備判斷半導體元件家族（CMOS 與 TTL）架構差異的能力。此外，題目需透過視覺化電路圖來進行拓撲分析，對於 PMOS 與 NMOS 的串聯與並聯組合辨識具有較高的結構化要求。
正確答案 (複選)：②, ③
- ② 其功能為NOR閘:NOR 閘的布林函數為 Y = (A+B)'，其 CMOS 結構特徵為 PMOS 串聯接至 VDD、NMOS 並聯接至 GND，與圖中所示電路完全吻合。
- ③ 屬於CMOS 邏輯族:CMOS 邏輯族使用互補式 MOSFET（PMOS 與 NMOS 配對）構成，圖中電路包含 P 通道與 N 通道 MOSFET 的互補架構，屬於標準 CMOS 製程。
錯誤選項解析
- ① 其功能為NAND 閘:NAND 閘的布林函數為 Y = (A·B)'，其 CMOS 結構由兩個 PMOS 並聯與兩個 NMOS 串聯組成，與圖中電路拓撲不符。
- ④ 屬於TTL 邏輯族:TTL 邏輯族採用 雙極性電晶體 (BJT) 作為主動元件，而非 MOSFET，圖中電路明顯為 MOS 結構，故不屬於 TTL 家族。
Learning Tip
"此題結合 CMOS 邏輯閘電路辨識與功能判斷。常考陷阱在於混淆 NAND 與 NOR 的 CMOS 拓撲：NAND 為「PMOS 並聯、NMOS 串聯」，NOR 為「PMOS 串聯、NMOS 並聯」。另外需分辨 CMOS (MOSFET) 與 TTL (BJT) 的元件差異，CMOS 具有低靜態功耗與高雜訊邊際的特性，為現代數位 IC 的主流技術。"
學員答題分佈
①其功能為NAND 閘0%
②其功能為NOR閘0%
③屬於CMOS 邏輯族0%
④屬於TTL 邏輯族0%
