Q122.

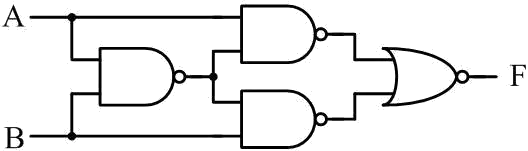

下圖之電路的輸入、輸出組合中,下列敘述何者正確?
數位電子 · 乙級 · 數位邏輯設計 · Q122
難易度分析
4 / 5
此題目要求判斷邏輯電路在特定輸入下的輸出組合,屬於多重選擇題,需針對所有選項進行邏輯驗證。解題時必須精確掌握多層 NAND 閘與 NOR 閘的邏輯運算邏輯,並依序計算每一層的輸出狀態,任何中間步驟的誤判都會影響最終結論。
正確答案 (複選):②, ④
- ② (A,B,F)=(0,1,0):當 A=0、B=1 時,中間 NAND 閘輸出為 1,上方 NAND 閘輸入 (0,1) 輸出 1,下方 NAND 閘輸入 (1,1) 輸出 0,最終 NOR 閘輸入 (1,0) 輸出 F=0,故 (0,1,0) 正確。
- ④ (A,B,F)=(1,1,0):當 A=1、B=1 時,中間 NAND 閘輸出為 0,上方 NAND 閘輸入 (1,0) 輸出 1,下方 NAND 閘輸入 (0,1) 輸出 1,最終 NOR 閘輸入 (1,1) 輸出 F=0,故 (1,1,0) 正確。
錯誤選項解析
- ① (A,B,F)=(0,0,1):當 A=0、B=0 時,中間 NAND 閘輸出為 1,上方 NAND 閘輸入為 (0,1) 輸出 1,下方 NAND 閘輸入為 (1,0) 輸出 1,最終 NOR 閘輸入 (1,1) 輸出 F=0,故 (0,0,1) 錯誤。
- ③ (A,B,F)=(1,0,1):當 A=1、B=0 時,中間 NAND 閘輸出為 1,上方 NAND 閘輸入 (1,1) 輸出 0,下方 NAND 閘輸入 (1,0) 輸出 1,最終 NOR 閘輸入 (0,1) 輸出 F=0,故 (1,0,1) 錯誤。
Learning Tip
"此電路為 XNOR 等效電路(同或閘),由三個 NAND 閘與一個 NOR 閘組成。其特性為:當兩輸入 A、B 相同時輸出 F=0,當兩輸入 A、B 不同時輸出 F=0。實際上此電路為 XNOR 的互補,即 XOR 功能,但最終輸出恆為 0(常數函數)。解題關鍵在於逐層追蹤 NAND-NOR 組合邏輯,先計算中間層輸出再推導最終結果,避免跳步計算導致錯誤。"
學員答題分佈
①(A,B,F)=(0,0,1)0%
②(A,B,F)=(0,1,0)0%
③(A,B,F)=(1,0,1)0%
④(A,B,F)=(1,1,0)0%
