Q128.

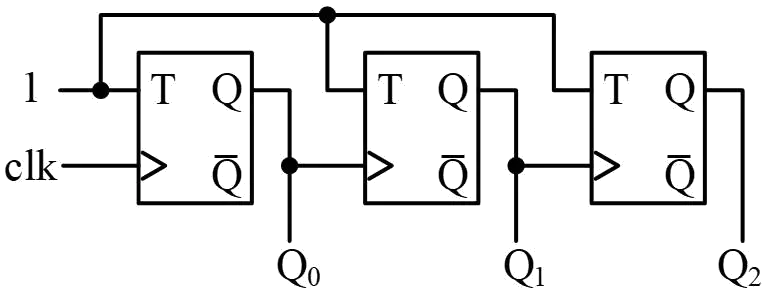

下圖所示，其功能之敘述下列何者正確？
數位電子 · 乙級 · 數位邏輯設計 · Q128
難易度分析
4 / 5
此題屬於多重選擇題，要求同時判別計數器的觸發機制與計數方向。考生必須透過觀察電路圖中正反器輸出端與下一級時脈輸入端的連接邏輯，判斷其屬於漣波觸發還是同步觸發，並進一步確認計數數值的增減趨勢，對電路架構的細節辨識能力有較高要求。
正確答案 (複選)：①, ②
- ① 非同步計數器:非同步計數器的特徵在於各級正反器的時脈訊號並非同時觸發，前一級輸出作為下一級的時脈輸入，造成狀態改變存在時間差。
- ② 下數計數器:下數計數器的計數方向由大至小遞減，其電路架構通常將正反器的互補輸出端 (Q') 回授至下一級的時脈或輸入端，實現遞減計數功能。
錯誤選項解析
- ③ 上數計數器:上數計數器為遞增計數，需將正反器的正常輸出端 (Q) 作為下一級的觸發來源，與此電路的下數架構不符。
- ④ 同步計數器:同步計數器的所有正反器共用同一個時脈訊號，狀態改變同時發生，無漣波延遲問題，與此圖所示的串級非同步架構不同。
Learning Tip
"本題核心考點為非同步計數器與下數計數器的電路辨識。關鍵在於觀察時脈訊號的連接方式：若前一級 Q 或 Q' 輸出接到下一級的 CLK 端即為非同步（漣波）計數器；若接 Q' 則為下數，接 Q 則為上數。實務上非同步計數器因漣波延遲限制，不適用於高速計數應用，而同步計數器雖電路較複雜但無此問題。"
學員答題分佈
①非同步計數器0%
②下數計數器0%
③上數計數器0%
④同步計數器0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
