Q265.

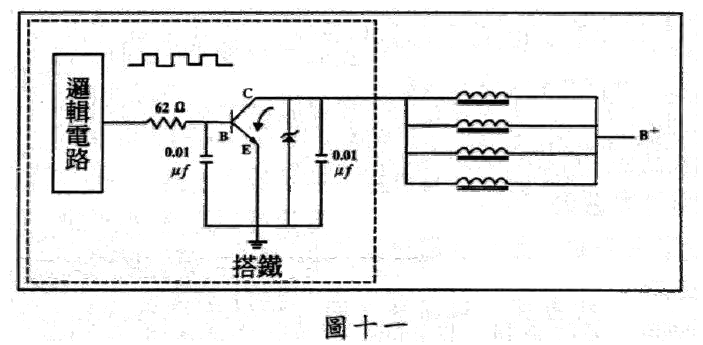

如圖所示，為噴油嘴控制電路圖，有關噴油嘴控制之敘述，下列哪些正確？
機器腳踏車修護 · 乙級 · 檢修引擎 · Q265
難易度分析
4 / 5
本題採取多選形式，要求考生必須完整分析電路中功率晶體在不同故障狀態（短路、斷路）下的邏輯反應，以及區分保護元件與控制元件的功能差異，對電路分析的精確度要求較高。
正確答案 (複選)：①, ②, ③
- ① 執行噴油嘴開關動作的控制電路，係由NPN 之功率晶體，控制噴油嘴電磁線圈的搭鐵迴路:噴油嘴電磁線圈的搭鐵迴路確實由 NPN 功率晶體作為開關元件進行控制，當基極接收到 ECM 噴油脈波訊號時，晶體導通使線圈通電產生磁力開啟針閥噴油，此為典型的低側驅動（Low-Side Driver）電路架構。
- ② 若C 極與E 極短路，則當點火開關ON時，噴油嘴一直噴油，導致溢流（overflow），引擎無法起動:C 極與 E 極短路代表晶體處於持續導通狀態，點火開關 ON 後噴油嘴電磁線圈即形成完整迴路而持續通電噴油，造成混合氣過濃（溢流），火花塞濕潤無法點火，導致引擎無法起動。
- ③ 若C極斷路，則當點火開關ON 時，噴油嘴不噴油，引擎無法起動:C 極斷路表示晶體集極開路，即使點火開關 ON 且 ECM 送出噴油訊號，電磁線圈迴路仍無法形成通路，噴油嘴完全不作動，引擎因無燃油供應而無法起動。
錯誤選項解析
- ④ 當稽納二極體斷路而點火開關ON 時，噴油嘴一直噴油，造成溢流現象:稽納二極體在此電路中作為反電動勢吸收元件（續流二極體功能），用於保護晶體免受線圈斷電時產生的高壓突波損壞；若稽納二極體斷路，不會導致噴油嘴持續噴油，而是可能使功率晶體被突波擊穿而故障。
Learning Tip
"本題核心考點為 NPN 晶體驅動噴油嘴電路的故障分析。常見陷阱在於混淆短路（CE 短路＝常通噴油）與斷路（C 極開路＝不噴油）的故障現象；另外稽納二極體的功能是吸收反電動勢保護晶體，並非控制噴油動作，斷路時不會造成溢流，而是增加晶體損壞風險。實務檢修時應以三用電表量測晶體各極電阻及示波器觀察噴油脈波來判斷故障點。"
學員答題分佈
①執行噴油嘴開關動作的控制電路，係由NPN 之功率晶體，控制噴油嘴電磁線圈的搭鐵迴路0%
②若C 極與E 極短路，則當點火開關ON時，噴油嘴一直噴油，導致溢流（overflow），引擎無法起動0%
③若C極斷路，則當點火開關ON 時，噴油嘴不噴油，引擎無法起動0%
④當稽納二極體斷路而點火開關ON 時，噴油嘴一直噴油，造成溢流現象0%
