Q77.

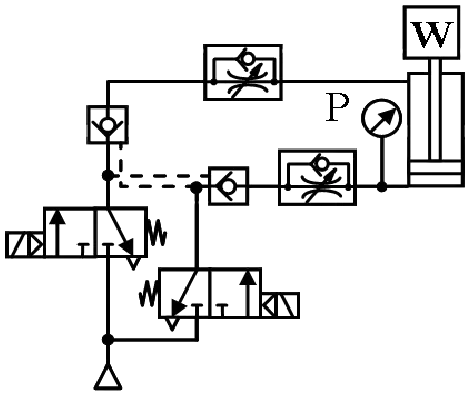

下圖為
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q77
難易度分析
3 / 5
此題要求對液壓迴路圖中的元件及其功能有精確的辨識能力，需能區分不同功能迴路（如鎖固與平衡）在元件配置上的關鍵差異，屬於對核心元件應用定義的考查。
正確答案：④鎖固 迴路
④ 鎖固 迴路:此迴路使用液控單向閥（Pilot-operated check valve），當方向閥回到中位時，液控單向閥關閉將油缸內的液壓油封閉，使活塞桿能精確保持在任意位置，此即典型的鎖固迴路設計。
錯誤選項解析
- ① 釋壓:釋壓迴路通常使用溢流閥或卸載閥將系統壓力釋放至油箱，此迴路中並無此類元件配置。
- ② 變速:變速迴路需透過流量控制閥或調速閥來改變執行元件速度，此迴路中的節流閥僅用於進排油控制，非變速功能。
- ③ 平衡:平衡迴路用於防止垂直負載因自重下落，通常使用順序閥或平衡閥產生背壓，此迴路未配置此類元件。
Learning Tip
"液控單向閥是鎖固迴路的核心元件，與普通單向閥的差異在於它可透過控制油路開啟反向流動。常考陷阱是將鎖固迴路與平衡迴路混淆：鎖固用於「任意位置保持」，平衡用於「防止垂直負載自重下落」。實務上鎖固迴路廣泛應用於夾具、模具等需精確定位保持的場合。"
