Q154.

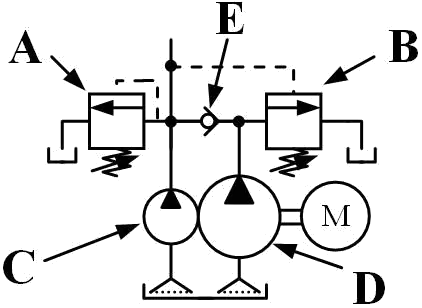

如下圖所示,有一組油壓系統供應泵浦,如C 元件輸出流量5 l/min、D元件輸出流量30 l/min、A 閥件設定壓力100 kgf/cm 2、B 閥件設定壓力20 kgf/cm 2,用來驅動一支鑽孔油壓缸(ψ63×30×200)使其有一半行程為快速移動、另一半慢速移動,有關E 元件下列敘述哪些正確?
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q154
難易度分析
4 / 5
本題採複選形式,要求對液壓元件的導通方向、標準技術參數及系統壓力分區等複數概念進行綜合判定,且需正確讀取電路圖符號,分析過程較為複雜。
正確答案 (複選):②, ③, ④
- ② 係控制右側D 元件輸出之壓油可至左側,反向則否:正確。E 單向閥(Check Valve) 的功能是允許 D 大流量泵浦(30 l/min) 輸出的壓油流向左側系統匯流點,反向則截止,防止高壓油倒灌回大流量泵浦側。此為雙泵浦迴路中保護大泵浦的關鍵設計。
- ③ 順向開啟壓力(cracking pressure)為0.5 kgf/cm 2 以下:正確。單向閥的順向開啟壓力(Cracking Pressure) 標準值通常設計在 0.5 kgf/cm² 以下,以確保低壓時即可順利導通,減少系統壓力損失。此為液壓元件的標準規範。
- ④ 當卸載時,用於分隔高壓區與低壓區:正確。當系統進入慢速進給階段、壓力升高使 B 卸載閥(20 kgf/cm²) 動作時,E 單向閥 因反向截止特性,可有效 分隔高壓區(C 小泵浦側)與低壓卸載區(D 大泵浦側),使大泵浦卸載回油箱,僅由小泵浦維持高壓作業。
錯誤選項解析
- ① 係控制左側C 元件輸出之壓油可至右側,反向則否:此敘述方向相反。圖中 E 單向閥 的安裝方向是允許右側 D 大流量泵浦 的壓油流向左側匯流點,而非讓左側 C 小流量泵浦 的壓油流向右側。單向閥的符號三角形箭頭指向左側,代表正向導通方向為右→左。
Learning Tip
"本題考點為 雙泵浦油壓迴路(Dual Pump Circuit) 的工作原理與 單向閥 的功能。常考陷阱:(1) 單向閥符號的 三角形箭頭方向 代表正向導通方向,需仔細判讀;(2) 卸載閥設定壓力(20 kgf/cm²) 低於主 溢流閥(100 kgf/cm²),快移時雙泵浦合流供油,慢速進給時大泵浦卸載、僅小泵浦供油;(3) 單向閥在此迴路中同時扮演 防止倒流 與 高低壓區隔離 的雙重角色,為機電整合檢定高頻考點。"
學員答題分佈
①係控制左側C 元件輸出之壓油可至右側,反向則否0%
②係控制右側D 元件輸出之壓油可至左側,反向則否0%
③順向開啟壓力(cracking pressure)為0.5 kgf/cm 2 以下0%
④當卸載時,用於分隔高壓區與低壓區0%
